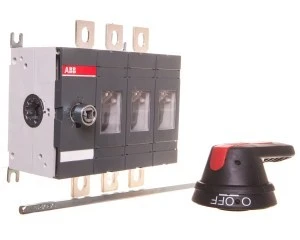

Rozłącznik izolacyjny 3P 200A z napędem drzwiowym OT200E03P 1SCA022712R0800
3-biegunowy rozłącznik izolacyjny OT200E03P przeznaczony do odłączania obwodów głównych w instalacjach przemysłowych i energetycznych; urządzenie montowane na bazie z dźwigniowym elementem przełączającym i ręczną rączką do obsługi drzwi.
Cechy techniczne
- Znamionowy prąd ciągły Iu: 200 A; liczba biegunów: 3
- Maksymalne znamionowe napięcie pracy Ue AC: 750 V; dopuszczalne napięcie pracy do 1000 V (zgodnie z dokumentacją producenta)
- Rodzaj przyłącza obwodu głównego: połączenie śrubowe; w komplecie zestaw śrub przyłączeniowych
- Stopień ochrony: rączka operacyjna IP65; część czołowa IP20
- Rodzaj elementu przełączającego: dźwignia; urządzenie mocowane na stałe, montowane na bazie, odpowiednie do montażu płaskiego
- Brak styków pomocniczych (zwiernych, rozwiernych i przełącznych); brak wbudowanego ani opcjonalnego napędu silnikowego
- Znamionowa moc pracy dla AC-23, 400 V: 110 kW
- Wymiary: 145.5 mm (wys.) × 150 mm (szer.) × 82.5 mm (gł.); masa netto: 1.5 kg
- Zgodność z dyrektywami środowiskowymi EU: RoHS i REACH; dokumentacja i ostrzeżenia dostępne w języku polskim
Zastosowanie produktu
- Jako rozłącznik główny do odłączania zasilania w rozdzielnicach i szafach sterowniczych w zakładach przemysłowych
- Do izolacji części obwodów przy pracach serwisowych i konserwacyjnych
- W instalacjach zasilania maszyn i urządzeń o mocy zgodnej z klasą AC-23 (do 110 kW przy 400 V)
- Stosowany tam, gdzie wymagane jest mocne, śrubowe połączenie przewodów i możliwość montażu płaskiego na bazie
