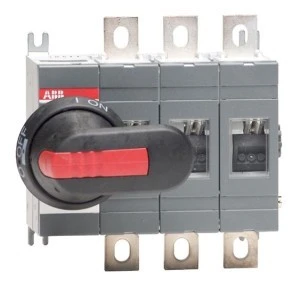

Rozłącznik izolacyjny 3P 250A z napędem drzwiowym OT250E03P 1SCA022710R0100
Rozłącznik izolacyjny OT250E03P to 3-biegunowe urządzenie przeznaczone do odłączania obwodów trójfazowych o znamionowym prądzie do 250 A; stosowany jako rozłącznik główny w rozdzielnicach i instalacjach zasilania z połączeniem szynowym. Obsługiwany za pomocą pokrętła zewnętrznego (czarna rączka) montowanego od frontu.
Cechy techniczne
- Liczba biegunów: 3; znamionowy prąd ciągły Iu: 250 A.
- Maksymalne znamionowe napięcie pracy Ue AC: 1000 V; znamionowa moc pracy dla AC-23 przy 400 V: 145 kW.
- Rodzaj przyłącza obwodu głównego: połączenie szynowe; konstrukcja: kompletne urządzenie w obudowie.
- Element przełączający: pokrętło (zewnętrzna czarna rączka o klasie IP65); część czołowa urządzenia: IP20.
- Brak styków pomocniczych (zwiernych/rozwiernych/przełącznych = 0); brak wbudowanego napędu silnikowego i opcjonalnego napędu.
- Brak mechanizmu ryglującego; nie przeznaczony do funkcji wyłącznika awaryjnego ani jako rozłącznik serwisowy.
- Zakres temperatury pracy do 40 °C; wymiary: szer. 145,5 mm × dł. 150 mm × wys. 82,5 mm; masa netto około 1,4 kg.
- Przeznaczony do instalacji w tablicach rozdzielczych; konstrukcja zgodna z wymaganiami eksploatacyjnymi dla urządzeń niskiego napięcia.
Zastosowanie produktu
- Jako rozłącznik główny w rozdzielnicach niskiego napięcia i panelach dystrybucyjnych do odłączania zasilania obwodów trójfazowych.
- Do instalacji z przyłączem szynowym, gdzie wymagana jest obsługa za pomocą pokrętła z frontu rozdzielnicy.
- W układach zasilania o znamionowym napięciu do 1000 V AC i prądzie do 250 A, w zastosowaniach przemysłowych i obiektowych.
- Do izolowania obwodów przed pracami eksploatacyjnymi, przy zachowaniu zasad bezpieczeństwa i uwzględnieniu braku styku pomocniczego i mechanizmu ryglującego.
