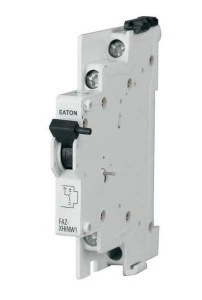

Styk pomocniczy 1P montaż boczny FAZ-XHINW1 286055
Dodatkowy styk pomocniczy 1P przeznaczony do montażu bocznego na miniaturowym wyłączniku (MCB). Służy do sygnalizacji i sterowania obwodami pomocniczymi w szafach rozdzielczych oraz aparaturze sterującej.
Cechy techniczne
- Konfiguracja styków: 1 styk przełączny (C/O), brak oddzielnych styków zwiernych/rozwiernych; 0 styków sygnalizacji błędu.
- Napięcie znamionowe: 230 V (atrybut) / wg dokumentacji producenta: 250 V AC.
- Znamionowy prąd załączania: 3 A; w dokumentacji podano także wartość prądu roboczego do 6 A.
- Wymiary: długość 80 mm, wysokość 75,5 mm, szerokość 8,8 mm; masa 0,046 kg.
- Stopień ochrony: IP40 / IP20 (wg IEC).
- Temperatura pracy: od -5 °C do 40 °C.
- Impulsowe napięcie wytrzymałościowe: 2,5 kV.
- Zaciski uniwersalne; pojemność przewodów: 0,5–2,5 mm?.
- Montaż: boczny na MCB; dopuszcza się montaż do 2 jednostek na jednym wyłączniku miniaturowym; nie jest montowany fabrycznie.
- Szerokość montażowa: 0,5 modułu.
Zastosowanie produktu
- Rozbudowa funkcji sygnalizacji i sterowania w obwodach pomocniczych wyłączników miniaturowych (MCB).
- Wykorzystanie w rozdzielnicach niskiego napięcia do zdalnej sygnalizacji załączenia/wyłączenia oraz do logicznych obwodów sterujących.
- Aplikacje przemysłowe i budowlane: panele sterownicze, układy zabezpieczeń maszyn oraz instalacje retrofitowe wymagające bocznego styku pomocniczego.
- Rozszerzenie możliwości MCB przy zastosowaniach wymagających dodatkowych styków przełącznych (możliwość montażu dwóch styków na jednym MCB).
