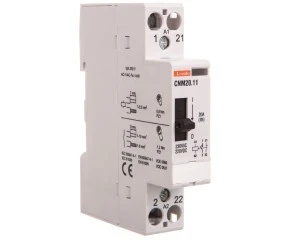

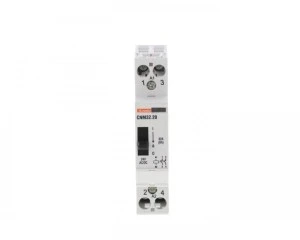

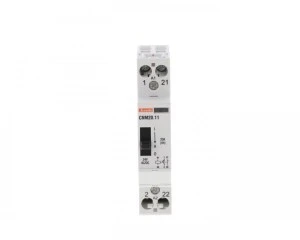

Styczniki modułowe sterowane ręcznie CNM...
Urządzenia posiadają taka samą zasadę działania jak styczniki modułowe, przy czym dodatkowo maja możliwość ręcznego sterowania przy użyciu dźwigni. Ręczne sterowanie służy do przeprowadzania testów instalacji lub do ręcznego wymuszenia załączenia lub wyłączenia układu, które w normalnych warunkach odbywa się przy użyciu sygnału sterującego. Ręczne sterowanie jest przydatne w systemach, w których funkcjonuje podwójna taryfa poboru energii; w takich przypadkach stycznik odłącza i wyklucza obciążenia niepriorytetowe w czasie wysokiej taryfy. Jeśli czasami konieczne jest załączenie takiego obciążenia w trakcie naliczania wyższej taryfy można to zrobić ręcznie.
Funkcje dźwigni do przełączania ręcznego:
pozycja A: praca jak standardowy stycznik;
pozycja O: stycznik jest trwale otwarty nawet, gdy cewka jest zasilona;
pozycja I: stycznik jest zamykany ręcznie. Po podaniu zasilania na cewkę dźwignia automatycznie przełączana jest w pozycję A.
Charakterystyka ogólna:
- cicha praca
- wskaźnik zadziałania
- 3 pozycyjna dźwignia (0 - Auto - I)
- szerokość: 1 lub 2 moduły
- wykonania 2, 3 lub 4 polowe
- prąd znamionowy: od 20A do 32A
- dokładane zestyki pomocnicze
- zaciski śrubowe
- stopień ochrony na zaciskach IP20
- osłony zacisków.
