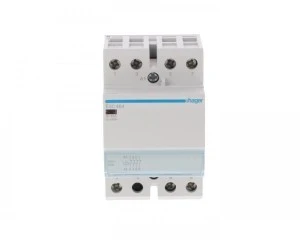

Stycznik modułowy 63A 0Z 4R 230V AC ESC464 to stycznik przeznaczony do sterowania obwodami oświetleniowymi i innymi obciążeniami AC, z cewką 230 V AC. Urządzenie oferuje cztery styki rozwierne i parametry dopasowane do instalacji pracujących przy napięciu do 400 V.
Cechy techniczne
Znamionowe napięcie wzbudzenia: 230 V AC (50 Hz).
Znamionowy prąd pracy: 63 A; dopuszczalne obciążenie: 63 A (kategoria A), 32 A (kategoria B).
Kategoria pracy: AC-7a/b; napięcie obwodów stykowych do 400 V, częstotliwość 50 Hz.
Liczba styków: 4 styków rozwiernych (NC), 0 styków zwiernych.
Czasy reakcji: 25 ms przy zamykaniu, 20 ms przy otwieraniu.
Obsługiwane obciążenia oświetleniowe: świetlówki do 3000 VA, żarówki do 6500 W.
Wymiary: głębokość 60 mm, wysokość 85 mm, szerokość 54 mm; liczba modułów: 3; głębokość wbudowania: 60 mm.
Temperaturowy zakres pracy: -40 °C do 80 °C.
Stopień ochrony: IP20; klasa ochronności: II.
Rodzaj napięcia sterowania i zasilania: AC; suwak do obsługi manualnej: Nie; możliwość dodatkowego wyposażenia: Nie.
Zastosowanie produktu
Sterowanie obwodami oświetleniowymi w instalacjach budynkowych i przemysłowych.
Jednoczesne rozłączanie kilku obwodów dzięki czterem stykom rozwiernym – zastosowania w układach centralnego odłączania oświetlenia.
Sterowanie świetlówkami do 3000 VA oraz żarówkami do 6500 W w instalacjach o napięciu do 400 V.
Montaż w rozdzielnicach modułowych o szerokości 3 modułów, dla aplikacji wewnętrznych wymagających IP20 i pracy w szerokim zakresie temperatur.
Dane techniczne
CN
85364900
Głębokość wbudowania [mm]
60
Liczba styków rozwiernych
4
Znamionowe napięcie pracy [V] do
230
Znamionowe napięcie wzbudzenia [V]
230
Rodzaj napięcia sterowania
AC
Stopień ochrony (IP)
IP20
Możliwość dodatkowego wyposażenia
Nie
PKWiU
27.12.24.0
Liczba styków zwiernych
0
Znamionowe napięcie pracy [V] od
230
Liczba modułów
3
Suwak do obsługi manualnej
Nie
Rodzaj napięcia zasilania
AC
Znamionowy prąd pracy [A]
63
Dane logistyczne
Kod kreskowy
3250612401376
Szerokość opakowania [mm]
82
Waga z opakowaniem [kg]
0.34
Opakowanie zbiorcze produktu
1/4 szt.
Wysokość opakowania [mm]
59
Długość opakowania [mm]
97
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
Producent / Podmiot odpowiedzialny
Nazwa producentaHAGER POLSKA SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ
Stycznik ESC renomowanej niemieckiej firmy Hager o prądzie znamionowym 63A 230V AC. Posiada 4 styki rozwierne. Produkt jest dobrze wykonany z solidnego tworzywa przez co nie następuje jego uszkodzenie przy dokręcaniu co nie jest takie oczywistę przy chińskich konkurencyjnych produktach. Produkt przystosowany jest do pracy w temperaturach od -10 do 50°C. Produkt cechuje spora wytrzymałość zarówno mechaniczna (1.000.000 cykli) jak i elektryczna (30.000 cykli).
