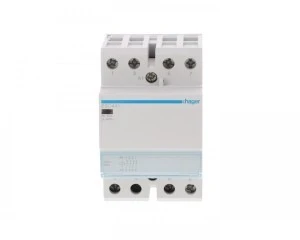

Stycznik modułowy 40A 0Z 4R 230V AC ESC441
- Producent:HAGER POLSKA
- Seria produktu:ESC
- Indeks producenta:ESC441
- Indeks TIM:0002-00000-82301
- Kategoria:Styczniki modułowe
- Ocena:5/5(1 opinia)
Cena:
Stycznik modułowy 40A 0Z 4R 230V AC ESC441
Stycznik modułowy ESC441 przeznaczony jest do sterowania obwodami zasilanymi cewką 230 V AC; jest to urządzenie 3-modułowe z czterema stykami rozwiernymi, zaprojektowane do zastosowań instalacyjnych w układach oświetlenia, ogrzewania i wentylacji.
Cechy techniczne
- Liczba styków: 4 styków rozwiernych (0 zwiernych).
- Znamionowe napięcie wzbudzenia/sterowania: 230 V AC.
- Znamionowy prąd pracy: 40 A (kategoria użytkowania AC‑7, kategoria A); 25 A (kategoria B).
- Znamionowe napięcie łączeniowe: 400 V.
- Maksymalne obciążenie lamp fluorescencyjnych: 1900 VA.
- Czasy reakcji: zamknięcie 25 ms, otwarcie 20 ms.
- Wymiary: głębokość 60 mm, wysokość 85 mm, szerokość 54 mm (szerokość odpowiada 3 modułom).
- Stopień ochrony: IP20; klasa ochronności II.
- Zakres pracy w temperaturze: -40 °C do +80 °C.
- Rodzaj napięcia zasilania i sterowania: AC.
- Montaż i podłączenie: konstrukcja modułowa 3 moduły; podłączenie typu śrubowego.
- Suwak do obsługi manualnej: brak.
- Możliwość dodatkowego wyposażenia: tak (akcesoria dedykowane).
- Kategoria użytkowania: AC‑7a/b (przeznaczony do sterowania obwodów o charakterze świetlnym i grzewczym przewidzianych dla tej kategorii).
Zastosowanie produktu
- Sterowanie instalacjami oświetleniowymi, w tym obciążeniami fluorescencyjnymi do 1900 VA.
- Sterowanie obwodami grzewczymi w instalacjach budynków mieszkalnych i komercyjnych.
- Sterowanie obwodami wentylacji i prostą automatyką klimatyzacyjną.
- Zastosowanie w rozdzielnicach modułowych o szerokości 3 modułów; instalacja w układach modułowych wymaga montażu przez wykwalifikowany personel.
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Jak dobrać akcesoria do stycznika modułowego ESC441?
Stycznik przewiduje możliwość dodatkowego wyposażenia; dobór akcesoriów należy wykonywać na podstawie danych katalogowych producenta dla typu ESC441, stosując wyłącznie akcesoria dedykowane lub zatwierdzone do tego modelu, aby zachować poprawne parametry łączeniowe i montażowe.
Dane techniczne
CN
85364900
Głębokość wbudowania [mm]
60
Liczba styków rozwiernych
4
Znamionowe napięcie pracy [V] do
230
Znamionowe napięcie wzbudzenia [V]
230
Suwak do obsługi manualnej
Nie
Rodzaj napięcia zasilania
AC
Znamionowy prąd pracy [A]
40
PKWiU
27.12.24.0
Liczba styków zwiernych
0
Znamionowe napięcie pracy [V] od
230
Liczba modułów
3
Kategoria użytkowania
7
Rodzaj napięcia sterowania
AC
Stopień ochrony (IP)
IP20
Możliwość dodatkowego wyposażenia
Tak
Dane logistyczne
Kod kreskowy
3250612401369
Szerokość opakowania [mm]
79
Waga z opakowaniem [kg]
0.36
Opakowanie zbiorcze produktu
1/4 szt.
Wysokość opakowania [mm]
57
Długość opakowania [mm]
94
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
Producent / Podmiot odpowiedzialny
Nazwa producentaHAGER POLSKA SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ
Adres pocztowyul. Fabryczna 10, 43-100 Tychy
Adres e-mailzamowienia@hager.com
Adres strony internetowejhttps://hager.com/pl
5/5
(1 opinia)5
1 opinia
4
0 opinii
3
0 opinii
2
0 opinii
1
0 opinii
22.01.2018|Opinia niezweryfikowana zakupem
Stycznik ESC renomowanej niemieckiej firmy Hager o prądzie znamionowym 40A 230V AC. Posiada 4 styki rozwierne. Produkt jest dobrze wykonany z solidnego tworzywa przez co nie następuje jego uszkodzenie przy dokręcaniu co nie jest takie oczywistę przy chińskich konkurencyjnych produktach. Produkt przystosowany jest do pracy w temperaturach od -10 do 50°C. Produkt cechuje spora wytrzymałość zarówno mechaniczna (1.000.000 cykli) jak i elektryczna (30.000 cykli).
