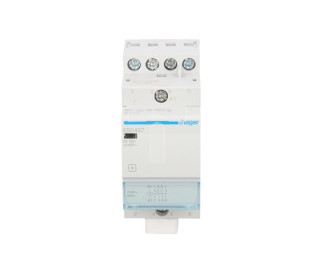

Stycznik modułowy ESC427 to modułowy stycznik instalacyjny o konfiguracji styków 2 zwierne + 2 rozwierne, przeznaczony do sterowania obciążeniami przy napięciu sterowania 230 V AC. Produkt stosowany jest w rozdzielnicach modułowych do zdalnego i lokalnego załączania linii zasilających.
Znamionowe napięcie sterowania/zasilania: 230 V AC, 50 Hz
Znamionowy prąd pracy: 25 A (kategoria AC7A); AC7B – 8,5 A
Maksymalna moc łączeniowa: AC7A do 4,6 kW; AC7B do 880 W
Pobór mocy cewki: 21 VA
Trwałość: do 30 000 cykli elektrycznych i 1 000 000 cykli mechanicznych
Wymiary: głębokość 60 mm, wysokość 83 mm, szerokość 35,75 mm; liczba modułów: 2
Moment dokręcania styków: 1,2 Nm
Stopień ochrony: IP20; klasa ochronności: II
Temperatura magazynowania: od -40 do 80 °C
Rodzaj napięcia sterowania: AC; rodzaj napięcia zasilania: AC
Możliwość rozbudowy o styki pomocnicze i akcesoria montażowe
Zastosowanie produktu
Sterowanie oprawami oświetleniowymi i grupami obciążeń w instalacjach budynkowych
Załączanie obciążeń rezystancyjnych i indukcyjnych mieszczących się w parametrach AC7A/AC7B
Zastosowanie w rozdzielnicach modułowych do zdalnego sterowania liniami zasilającymi
Integracja z układami sterowania 230 V AC w instalacjach elektrycznych wymagających modułowego stycznika 2-modułowego
FAQ - Najczęściej zadawane pytania i odpowiedzi
Jak dobrać stycznik modułowy ESC427 do typu obciążenia? Dla obciążeń o charakterze oświetleniowym i ogólnych obciążeń resistancyjnych użyć parametrów AC7A (max 25 A, do 4,6 kW przy 230 V). Jeśli obciążenie zawiera elementy indukcyjne lub specyficzne układy zasilania (kategoria AC7B), należy brać pod uwagę niższe limity — AC7B do 8,5 A (ok. 880 W). Przy przekroczeniu tych wartości stosować stycznik o wyższych parametrach.
Dane techniczne
CN
85364900
Głębokość wbudowania [mm]
60
Liczba styków rozwiernych
2
Znamionowe napięcie pracy [V] do
230
Rodzaj napięcia sterowania
AC
Stopień ochrony (IP)
IP20
PKWiU
27.12.24.0
Liczba styków zwiernych
2
Znamionowe napięcie pracy [V] od
230
Liczba modułów
2
Rodzaj napięcia zasilania
AC
Znamionowy prąd pracy [A]
25
Dane logistyczne
Kod kreskowy
3250612400973
Szerokość opakowania [mm]
80
Waga z opakowaniem [kg]
0.2
Opakowanie zbiorcze produktu
1/6 szt.
Wysokość opakowania [mm]
41
Długość opakowania [mm]
100
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
Producent / Podmiot odpowiedzialny
Nazwa producentaHAGER POLSKA SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ
Stycznik ESC renomowanej niemieckiej firmy Hager o prądzie znamionowym 25A 230V AC. Posiada po 2 styki zwierne i rozwierne. Produkt jest dobrze wykonany z solidnego tworzywa przez co nie następuje jego uszkodzenie przy dokręcaniu co nie jest takie oczywistę przy chińskich konkurencyjnych produktach. Produkt przystosowany jest do pracy w temperaturach od -10 do 50°C. Produkt cechuje spora wytrzymałość zarówno mechaniczna (1.000.000 cykli) jak i elektryczna (30.000 cykli).
