Styczniki modułoweto łączniki, które mają w sobie jedną bądź też więcej par styków roboczych zamykanych za pomocą elektromagnesu. Obwód otwarty zostaje wtedy, kiedy natężenie prądu na cewce spadnie poniżej określonego poziomu. Styczniki modułowe wykorzystuje się przy załączaniu urządzeń modułowych czy silników elektrycznych. Tyczy się to również wszelkich grzałek, pomp czy wentylatorów, a nawet instalacji alarmowych przy załączaniu systemów gaśniczych lub alarmów w postaci syren bądź innych dźwięków.
Charakterystyka ogólna:
Styczniki, wersja standardowa, do sterowania obwodami oświetleniowymi, ogrzewania, wentylacji itp.,
wskaźnik położenia styków (okienko w przedniej części obudowy),
standardowe zastosowanie: kategoria użytkowania AC-7a - 240 V AC (1 mod. / 2 mod.) / 440 V AC (3 mod. / 4 mod.),
możliwość zastosowania styku pomocniczego Art. ESC080 oraz pokryw zacisków do plombowania (Art. ESC001, ESC002, ESC003),
zgodność z normą PN-EN 61095,
obciążenia rezystancyjne (kategoria AC-7a),
obciążenia indukcyjne (kategoria AC-7b).
Zastosowanie:
Lampy żarowe (żarówki tradycyjne i halogenowe),
świetlówki liniowe i kompaktowe (energooszczędne), skompensowane lub nieskompensowane, z zapłonnikiem tradycyjnym lub elektronicznym,
lampy wyładowcze (wysokoprężne lampy sodowe i rtęciowe, lampy metalohalogenkowe, skompensowane lub nieskompensowane).
PARAMETRY PRODUKTU:
EAN: 3250612400553

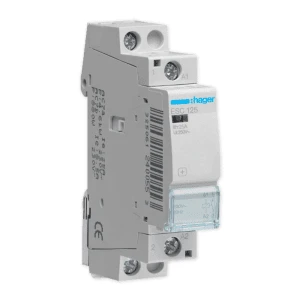

Oznaczenie handlowe: ESC125
Rodzaj: styczniki
Liczba biegunów: 1Z
Liczba modułów 18mm: 1
Rodzaj zestyku: NO (styk zwierny)
Prąd znamionowy In: 25 A
Napięcie sterujące: 230 V~
Napięcie znamionowe łączeniowe Ue (AC): 400 V
Częstotliwość znamionowa: 50 Hz
Napięcie znamionowe udarowe Uimp: 4 kV
Znamionowe napięcie izolacji Ui: 250 V
Maks. straty mocy dla prądu znamionowego: 4,4 W
Wytrzymałość elektryczna (liczba cykli): 30000
Wytrzymałość mechaniczna (liczba cykli): 100000
Montaż: szyna 35 mm (TH35/DIN)
Sposób podłączenia: zaciski gwintowe klatkowe
Maks. przekrój przewodów podłączeniowych: 6 mm² (linka), 10 mm² (drut)
Wymiary (szer. × wys. × gł.): 17,85×83×60 mm
Certyfikaty: CE, RoHS
Normy: IEC/EN 61095
