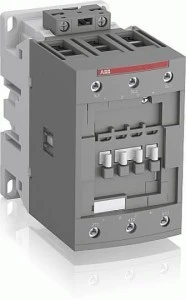

Stycznik AF96-30-00-11 24-60V50/60HZ 20-60VDC 1SBL407001R1100
Stycznik trójbiegunowy przeznaczony do sterowania silnikami i przełączania obwodów mocy w instalacjach przemysłowych; cewka pracuje zarówno w zakresie AC (24–60 V, 50/60 Hz), jak i DC (20–60 V). Urządzenie stosuje się tam, gdzie wymagane jest przełączanie prądów do 130 A i sterowanie mocami silnikowymi do 45 kW przy 400 V AC.
Cechy techniczne
- Liczba styków głównych: 3 (zwierne), brak styków pomocniczych
- Napięcie cewki: AC 24–60 V (50/60 Hz) oraz DC 20–60 V
- Znamionowa moc przy AC-3 (400 V): 45 kW
- Znamionowy prąd pracy: AC-3 105 A; AC-1 130 A
- Rodzaj przyłącza obwodu głównego: połączenie śrubowe
- Wymiary (S × W × G): 70 × 116 × 125,5 mm; masa: 1,22 kg
- Zakres temperatur pracy: -40 °C do 70 °C — dopuszczalny do pracy w trudniejszych warunkach klimatycznych
- Wersja modułowa: nie; rodzaj napięcia sterowania: AC/DC
Zastosowanie produktu
- Sterowanie silnikami indukcyjnymi do 45 kW (400 V) w aplikacjach produkcyjnych
- Przełączanie obwodów mocy i zasilania o natężeniu do 130 A
- Systemy automatyki przemysłowej: pompy, wentylatory, sprężarki, napędy maszyn
- Zastosowania, gdzie wymagane jest sterowanie zarówno z sygnału AC, jak i DC oraz trwałe połączenia śrubowe
