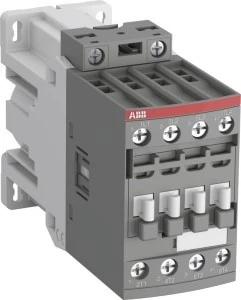

Stycznik AF26Z-22-00-30 24V DC 1SBL236501R3000
Stycznik AF26Z-22-00-30 to 4-biegunowy stycznik mocy z cewką 24 V DC, przeznaczony do sterowania obwodami przemysłowymi i napędami silnikowymi. Zastosowano go tam, gdzie wymagane jest przełączanie prądów do 45 A oraz integracja z wyjściami PLC.
Cechy techniczne
- Typ: stycznik mocy, 4-biegunowy (AC).
- Napięcie cewki: 24 V DC; niskie zużycie energii cewki, przystosowany do bezpośredniego sterowania z wyjścia PLC.
- Prąd przełączania: do 45 A; obsługa silników do 11 kW.
- Zakres napięcia obwodów mocy: do 690 V (IEC) / 600 V (UL).
- Ochrona: wbudowane elementy przeciwprzepięciowe cewki (redukcja przepięć przy rozłączaniu).
- Rozszerzalność: możliwość dołączenia dodatkowych bloków styków pomocniczych.
- Wymiary (S × W × G): 45 × 121 × 86 mm; masa: 0,53 kg.
- Normy techniczne: konstrukcja zgodna z wymaganiami norm IEC/EN dotyczącymi styczników mocy.
Zastosowanie produktu
- Sterowanie silnikami w instalacjach przemysłowych (do 11 kW).
- Przełączanie obwodów mocy w rozdzielnicach i panelach sterowniczych.
- Integracja z systemami automatyki i PLC — bezpośrednie sterowanie cewką 24 V DC.
- Aplikacje przemysłowe wymagające ochrony przed przepięciami i możliwości rozbudowy styków pomocniczych.
