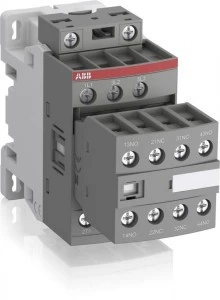

Stycznik AF12Z-30-22-21 24-60V50/60HZ 20-60VDC, 3P, 2NO+2NC 1SBL156001R2122
Stycznik AF12Z-30-22-21 firmy ABB to trzybiegunowe urządzenie mocy przeznaczone do sterowania silnikami i obwodami przemysłowymi. Przeznaczony do pracy w systemach do 690 V (IEC) / 600 V (UL) z szerokim zakresem napięcia cewki AC i DC.
Cechy techniczne
- Konfiguracja: 3 bieguny mocy z wbudowanymi stykami pomocniczymi 2NO + 2NC.
- Zakres napięcia cewki: 24–60 V AC (50/60 Hz) oraz 20–60 V DC.
- Napięcie pracy styków: do 690 V (normy IEC) / 600 V (UL).
- Parametry napędu silników: obsługa silników do 5,5 kW przy 400 V AC lub 7,5 hp przy 480 V UL.
- Złącza: zaciski śrubowe zapewniające trwałe połączenie przewodów.
- Technologia AF: zoptymalizowana konstrukcja cewki redukująca zużycie energii w szafie sterowniczej i stabilizująca pracę przy niestabilnych parametrach zasilania.
- Możliwość rozbudowy: kompatybilny z dodatkowymi blokami styków i akcesoriami montażowymi.
- Wymiary (S×G×W): 110,5 mm × 86 mm × 45 mm; masa: 0,36 kg.
- Stopień ochrony: IP20 (ochrona przeciwdotykowa w obudowach instalacyjnych).
Zastosowanie produktu
- Sterowanie silnikami napędowymi w maszynach przemysłowych (do 5,5 kW przy 400 V).
- Układy napędowe pomp, wentylatorów i agregatów sprężonego powietrza.
- Moduły i szafy rozdzielcze oraz aplikacje automatyki budynkowej i przemysłowej.
- Modernizacje i wymiany w istniejących instalacjach z wymaganiem szerokiego zakresu napięcia cewki AC/DC.
