Prowadzenie kabli w instalacjach elektrycznych i teletechnicznych często wymaga zastosowania dodatkowej ochrony. Jednym z najpopularniejszych rozwiązań są peszle, czyli elastyczne rury osłonowe, które chronią kable przed uszkodzeniami mechanicznymi, wilgocią czy wpływem promieniowania UV. W dalszej części artykułu omówimy, jak prawidłowo przeciągnąć kabel przez peszel, jakie narzędzia i techniki mogą ułatwić pracę oraz czy warto korzystać z tzw. pilota, czy lepiej wykonać to zadanie bez niego.

Spis treści:

1. Co to jest peszel do kabli?
2. Jakie są rodzaje peszli do kabla?
3. Kiedy kabel trzeba umieścić w peszlu?
4. Jakie są metody wciągania kabla do peszli?
5. Jak ułatwić przeciąganie kabla? Porady praktyczne
6. Najczęściej zadawane pytania o przeciąganie kabla przez peszle - FAQ

Co to jest peszel do kabli?

Peszel, znany również jako rura karbowana lub rura osłonowa, to elastyczna osłona stosowana w instalacjach elektrycznych, teletechnicznych i niskoprądowych. Jego głównym zadaniem jest ochrona przewodów przed uszkodzeniami mechanicznymi, wilgocią, promieniowaniem UV oraz wpływem czynników chemicznych. Dzięki karbowanej budowie peszel jest bardzo giętki, co ułatwia prowadzenie go nawet w trudno dostępnych miejscach, przestrzeniach takich jak zakręty, sufity podwieszane czy bruzdy w ścianach.

Jakie są rodzaje peszli do kabla?

Peszle, choć z pozoru wyglądają podobnie, różnią się między sobą pod względem budowy, średnicy, materiału i przeznaczenia. Do najpopularniejszych rodzajów należą:

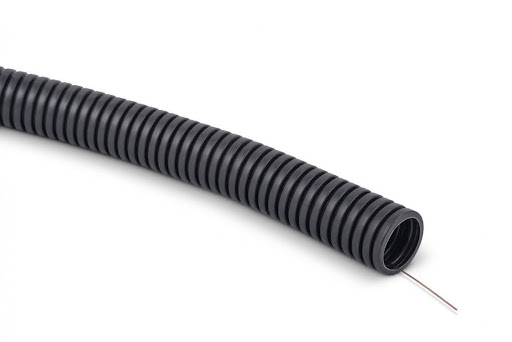

• Peszle z pilotem – wewnątrz znajduje się cienka stalowa linka, która ułatwia przeciąganie przewodów.
• Peszle bez pilota – tańsze i stosowane głównie wtedy, gdy przewody są układane razem z peszlem od razu podczas montażu.
• Peszle karbowane standardowe – do użytku wewnętrznego, w suchych warunkach.
• Peszle o zwiększonej odporności – przeznaczone do użytku zewnętrznego, odporne na promieniowanie UV i wilgoć.
• Peszle sztywne lub półsztywne – stosowane w miejscach, gdzie wymagana jest większa ochrona mechaniczna, np. w podłodze lub w ziemi.

Dobór odpowiedniego rodzaju peszla powinien uwzględniać nie tylko średnicę przewodu, ale też warunki, w jakich będzie on pracował.

Peszle występują w różnych średnicach, kolorach i klasach odporności. Mogą być wykonane z tworzyw o podwyższonej wytrzymałości, a w wersjach specjalnych – również z materiałów niepalnych lub odpornych na wysokie temperatury.

W instalacjach domowych i przemysłowych stosuje się zarówno peszle gładkie wewnątrz (ułatwiające przeciąganie kabli), jak i takie z wbudowanym pilotem, czyli cienką stalową linką, służącą do prowadzenia przewodu.

Kiedy kabel trzeba umieścić w peszlu?

Kabel powinien być prowadzony w peszlu m.in. wtedy, gdy:

• Przebiega w miejscach narażonych na uszkodzenia mechaniczne – np. w podłodze, w bruździe ściennej.
• Jest układany w konstrukcjach łatwopalnych – peszel wykonany z odpowiedniego materiału może opóźnić zapłon lub rozprzestrzenianie się ognia.
• Przewody przechodzą przez przegrody budowlane – stosowanie peszla ułatwia wymianę przewodów bez konieczności kucia ścian.
• Instalacja wymaga możliwości łatwej modernizacji – peszel pozwala przeciągnąć nowy przewód bez ingerencji w tynk czy konstrukcję.
• Kabel jest prowadzony w ziemi – w takim przypadku stosuje się peszle lub rury o podwyższonej odporności, zgodnie z zasadami opisanymi m.in. w poradniku Jak układać kable energetyczne w ziemi.

Zastosowanie peszla nie zawsze jest obowiązkowe, ale w wielu przypadkach stanowi wymóg wynikający z norm, zasad bezpieczeństwa lub dobrej praktyki instalacyjnej.

Jakie są metody wciągania kabla do peszli?

Wciąganie kabla do peszli można wykonać na kilka sposobów – wybór metody zależy od długości trasy, liczby zakrętów, rodzaju przewodu i tego, czy peszel posiada pilota.

Przeciąganie z użyciem peszla wyposażonego w pilot

To najwygodniejsza metoda, szczególnie w dłuższych odcinkach lub w instalacjach z licznymi zakrętami. Pilot, czyli cienka stalowa linka lub taśma umieszczona w peszlu, pozwala łatwo „zaciągnąć” kabel od jednego końca do drugiego. Wystarczy przymocować przewód do końca pilota, zabezpieczyć taśmą i przeciągnąć.

Przeciąganie bez pilota

Stosowane wtedy, gdy peszel jest układany jednocześnie z przewodem lub trasa jest krótka i prosta. Kabel wsuwa się ręcznie lub przy użyciu wciągacza z włókna szklanego. To rozwiązanie jest tańsze, ale wymaga więcej cierpliwości przy dłuższych trasach.

Użycie wciągarki kablowej lub taśmy stalowej

W przypadku profesjonalnych instalacji, np. w długich kanałach kablowych, stosuje się wciągarki mechaniczne lub taśmy stalowe, które zapewniają większą siłę przeciągania.

Wykorzystanie sprężonego powietrza

Metoda stosowana głównie w przewodach teletechnicznych, np. do kabli internetowych – linka pomocnicza jest przeciągana strumieniem powietrza lub zasysana, a następnie służy do wciągnięcia przewodu. O technikach prowadzenia przewodów tego typu przeczytasz w poradniku "Jak poprowadzić kable internetowe w domu".

Wciągarka kablowa i taśma stalowa – dla długich odcinków

W dużych instalacjach przemysłowych i ziemnych używa się wciągarek kablowych lub taśm stalowych. Urządzenia te zapewniają dużą siłę ciągnięcia i pozwalają bezpiecznie przeciągać przewody o długości nawet kilkuset metrów.

Jak ułatwić przeciąganie kabla? Porady praktyczne

Aby ułatwić przeciąganie kabla przez peszel, użyj peszla z pilotem lub wciągacza kablowego, zastosuj żel poślizgowy i unikaj ostrych zakrętów.

Przeciąganie kabla przez peszel bywa czasochłonne, zwłaszcza przy długich odcinkach i wielu zakrętach. Istnieje jednak kilka sprawdzonych sposobów, które mogą znacznie przyspieszyć i ułatwić ten proces.

Zastosuj żel poślizgowy lub talk techniczny

Tarcie to główny wróg instalatora podczas wciągania kabla w peszel. Stosując żel do przeciągania kabli, zredukujesz opory i zapobiegniesz zakleszczaniu przewodu w zakrętach. Żel można łatwo nałożyć na kabel szmatką lub gąbką.

Dobierz odpowiedni rozmiar peszla

Peszel nie może być zbyt ciasny. Przewód powinien zajmować maksymalnie 60% przekroju wewnętrznego rury. Przy większej liczbie kabli warto sięgnąć po peszel o rozmiar większy – to znacznie ułatwi przeciąganie i pozwoli na późniejsze dołożenie kolejnego przewodu.

Jeśli przeciągasz kilka kabli naraz, zwiąż je taśmą co 30–40 cm w opływowy kształt, tak by tworzyły jedną, gładką wiązkę. To ogranicza ryzyko zakleszczenia i ułatwia prowadzenie przez łuki.

Unikaj ostrych łuków i zagięć

Każdy zakręt to punkt, w którym kabel może się zablokować. Projektując trasę przewodów:

• prowadź peszel możliwie najkrótszą drogą,
• stosuj łagodne łuki zamiast ostrych kątów,
• staraj się nie przekraczać 4–5 zakrętów na jednym odcinku.

Najczęściej zadawane pytania o przeciąganie kabla przez peszle - FAQ

Ile kosztuje peszel?

Ceny peszli zaczynają się od ok. 1–2 zł za metr w przypadku podstawowych modeli do instalacji wewnętrznych, a mogą sięgać 10–15 zł za metr w przypadku wersji wzmocnionych, odpornych na promieniowanie UV i wilgoć. Szczegółową ofertę znajdziesz w kategorii rur i węży osłonowych.

Czy peszel nadaje się do ziemi?

Tak, ale tylko w wersji o podwyższonej odporności mechanicznej i na wilgoć. Do instalacji podziemnych stosuje się peszle gładkie wewnątrz, często w kolorze czerwonym lub pomarańczowym, zgodnie z zasadami opisanymi w poradniku Jak układać kable energetyczne w ziemi.

Co zrobić, gdy kabel zaklinuje się w peszlu?

Najpierw spróbuj cofnąć przewód i przeciągnąć go ponownie, stosując żel poślizgowy lub talk. Jeśli to nie pomoże, użyj wciągacza kablowego lub sprężonego powietrza do wprowadzenia linki pilotującej. W ostateczności konieczne może być wymienienie odcinka peszla.

Jaki peszel do przewodu 3x2,5?

Dla przewodu 3x2,5 mm² zaleca się peszel o średnicy co najmniej 16 mm, aby zapewnić swobodę przeciągania kabla i ewentualną możliwość dołożenia drugiego przewodu. Jeśli planujesz przeciągać kabel na większą odległość lub przez kilka zakrętów, warto rozważyć peszel 20 mm, szczególnie w wersji z pilotem.

Jaki peszel pod kabel 3x1,5?

Dla przewodu 3x1,5 mm² wystarczający będzie peszel o średnicy 16 mm w większości przypadków. W instalacjach, gdzie kabel ma być łatwo wymienialny, lepiej wybrać peszel 20 mm – szczególnie jeśli planujesz prowadzić kilka przewodów równolegle. W przypadku tras o większym ryzyku uszkodzeń mechanicznych warto użyć peszla o wzmocnionej konstrukcji.
