Złącza MC4 to standardowe konektory stosowane w instalacjach fotowoltaicznych. Choć niewielkie, mają kluczowe znaczenie dla bezpieczeństwa, wydajności i trwałości systemu PV. Niedocenianie ich jakości może skutkować poważnymi konsekwencjami finansowymi, a pozorna oszczędność na początku może przerodzić się w znaczne koszty w dłuższej perspektywie. Dowiedz się, dlaczego ich dobór ma znaczenie i jak uniknąć typowych błędów.

Spis treści:

1. Jakie są kluczowe czynniki przy wyborze złączy PV?
2. Dlaczego dobór wysokiej jakości komponentów jest taki ważny?
3. Prawidłowy montaż złączy – na czym polega?
4. Kompatybilność złączy - czy można łączyć złącza różnych producentów?
5. Jakie są czynniki powodujące niekompatybilność złączy fotowoltaicznych?
6. Jakie są zagrożenia łączenia konektorów różnych producentów?
7. Jak uniknąć zagrożeń?
8. Jak rozpoznać oryginalne złącza MC4?

Jakie są kluczowe czynniki przy wyborze złączy PV?

Wybór odpowiednich złączek PV może być nie lada wyzwaniem. Kusząca cena tańszych rozwiązań często przysłania ukryte koszty np. przestoje, serwis, nieefektywna wydajność.

By zapewnić optymalną pracę instalacji przez długie lata należy zadbać o:

• dobór wysokiej jakości złączy,
• prawidłowy montaż złączy,
• NIE łączenie złączy różnych producentów.

Dlaczego dobór wysokiej jakości komponentów jest taki ważny?

Wysokiej jakości złącza umożliwiają eksploatacje systemów fotowoltaicznych w trudnych warunkach od ekstremalnych warunków pogodowych po wodę, pył i kurz.

Wybór między złączkami wysokiej i niskiej jakości to nie tylko kwestia ceny – to kluczowy element ochrony Twojej inwestycji i zapewnienia optymalnego działania systemu.

Złącza MC4 od Stäubli – szwajcarska precyzja, która robi różnicę

Firma Stäubli, jako twórca oryginalnych złączy MC4, od lat wyznacza standardy w branży fotowoltaicznej. Specjalizuje się w tworzeniu niezawodnych i bezpiecznych połączeń, które wytrzymają nawet najbardziej wymagające warunki.

Dzięki szwajcarskiej precyzji złącza MC4 są wzorcem w branży pod względem wydajności, niezawodności i długowieczności.

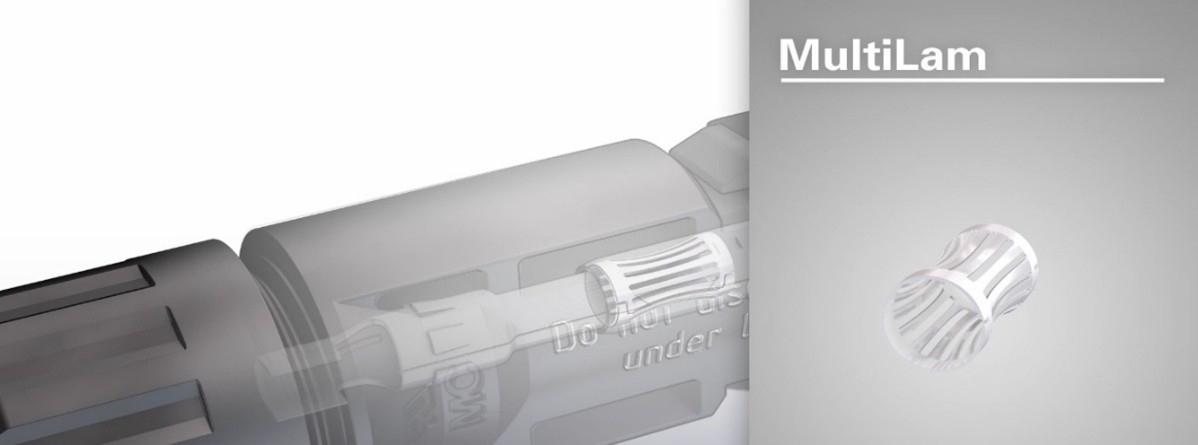

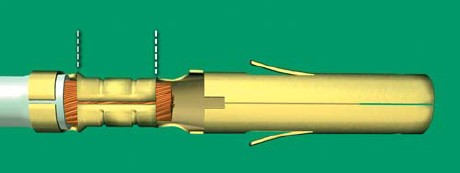

Oryginalne złącza Stäubli w celu zagwarantowania najwyższej jakości mają zastosowaną zaawansowaną technologię Multilam. Opatentowana lamelka Multilam zapewnia bezpieczeństwo i długą żywotność oraz znacznie zmniejsza przestoje i koszty serwisowania.

Co gwarantuje Technologia MULTILAM®:

• stały nacisk – zapewnia długoterminową stabilność połączenia,
• efekt samooczyszczenia złącza pod wpływem różnic temperaturowych (dzień/noc),
• miedź cynowana – najniższy potencjał elektrochemiczny Cu/Sn 260mV – ogranicza korozję elektrochemiczną,
• odporność na zmiany temperatury, wstrząsy i wibracje,
• niską rezystancję styku.

Prawidłowy montaż złączy – na czym polega?

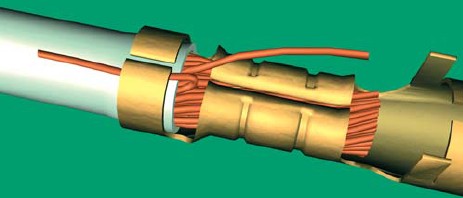

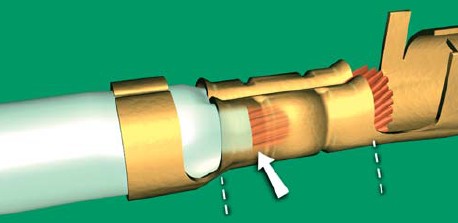

Prawidłowe funkcjonowanie instalacji PV wymaga precyzyjnego zaciśnięcia metalowego kontaktu na przewodzie zgodnie z instrukcją producenta lub obowiązującymi wytycznymi. Zaleca się stosowanie wyłącznie certyfikowanych zaciskarek, które zapewniają odpowiednią jakość i bezpieczeństwo połączeń.

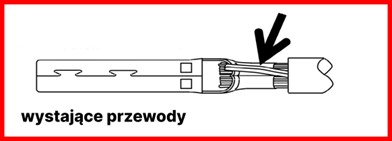

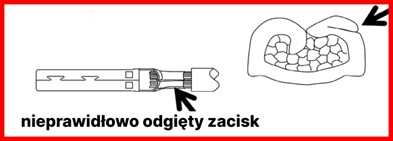

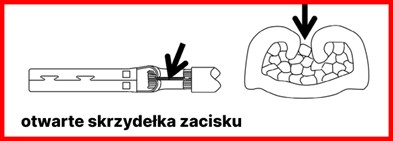

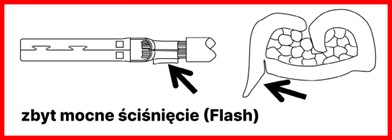

Najczęstsze błędy podczas dociskania

Jakość zacisku wg WHMA IPC620

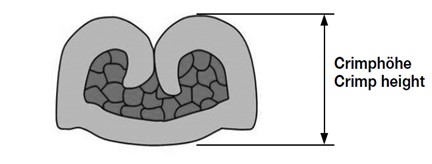

Wysokość zaciśnięcia: 4,0mm²: 2,15mm
Wysokość zaciśnięcia: 6,0mm²: 2,40mm

Skutkami powyższych błędów podczas zaciskania mogą być:

• mniejszy uzysk i zagrożenie bezpieczeństwa,
• przestoje, większe straty i koszty serwisu,
• uszkodzenie innych elementów systemu,
• wysokie koszty serwisu i wymiany,
• wysokie koszty sporów prawnych.

Kompatybilność złączy - czy można łączyć złącza różnych producentów?

NIE MOŻNA łączyć złączy różnych producentów, co wynika przede wszystkim z międzynarodowych norm dotyczących instalacji fotowoltaicznych (IEC 62548:2016, IEC 60364-7-712:2017).

Z roku na rok liczba produktów podobnych do oryginalnych MC4 znacznie się rozrosła. Co powoduje niemałe zamieszanie. W branży PV panuje powszechne przekonanie, iż złącza Staubli oraz ich odpowiedniki tzn. złącza innych producentów są ze sobą kompatybilne. Jednak jest to błędne przekonanie.

Norma mówi, iż „Złącza męskie i żeńskie połączone ze sobą powinny być tego samego typu od tego samego producenta, tj. złącze męskie jednego producenta i złącze żeńskie innego producenta nie mogą być wykorzystywane do wykonania połączenia”.

Jakie są czynniki powodujące niekompatybilność złączy fotowoltaicznych?

Czynniki, które powodują niekompatybilność złączy PV różnych marek są różne:

• różnice w procesie produkcji i standardach jakości,
• różne strefy tolerancji odpowiedzialne za zapewnianie szczelności oraz wystarczająco duże siły docisku,
• brak kompatybilności chemicznej wszystkich surowców (w tym materiałów produkcyjnych i pomocniczych),
• wadliwa technologia i materiał produktu.
• Ponadto nie można ignorować faktu, że certyfikacja i normy są wydawane wyłącznie dla jednego produktu od jednego producenta.

Jakie są zagrożenia łączenia konektorów różnych producentów?

Praktyka łączenia konektorów różnych marek jest istotnym problemem i niesie za sobą poważne konsekwencje. Zazwyczaj problemy te nie ujawniają się od razu. Zwykle źle dopasowana para konektorów ma połączenie i przewodzi prąd, jednak z biegiem czasu niedopasowanie złączy i różnice w zastosowanych materiałach mogą prowadzić do znaczących strat lub awarii złączy.

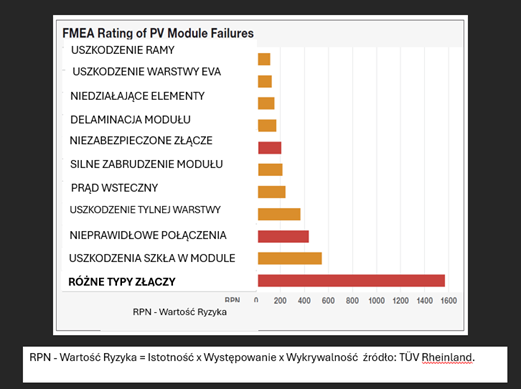

Projekt Unii Europejskiej Solar Bankability Horizon 2020 dokonał analizy przyczyn udokumentowanych awarii dla ponad 1 miliona systemów PV:

Jak uniknąć zagrożeń?

1. Wyspecyfikuj złącza konkretnego producenta
   Określ typ i producenta złączy, jakie mają być zastosowane w zamówionych modułach fotowoltaicznych. Rekomendowane są wyłącznie oryginalne złącza, Staubli.
2. Zainstaluj właściwe złącza
   Nie wyrażaj zgody na stosowanie produktów kompatybilnych ze złączami innych producentów.
3. Zadbaj o prawidłowy montaż złączy
   Stosuj się do instrukcji producenta i zalecanych przez producenta narzędzi do montażu. Upewnij się, że dławik jest dokręcony z właściwym momentem obrotowym. Zabezpiecz niepodłączone złącza dedykowanymi przez producenta zatyczkami.
4. Sprawdź poprawność montażu
   Wprowadź do kontroli i weryfikacji powykonawczej strony trzecie.
5. Regularnie kontroluj
   Dokonuj regularnych przeglądów konektorów solarnych.

Zaleca się dodatkową inspekcję po wystąpieniu w okolicy silnych zjawisk atmosferycznych np. wichura, ponieważ mogą naruszyć integralność nawet dobrze wykonanych złączy.

Jak rozpoznać oryginalne złącza MC4?

Często przywiązujemy dużą wagę do modułów fotowoltaicznych i falowników, ale za mało do kabli i złączy. Jeśli nie wiesz, jakie złącza są wbudowane w moduł lub falownik, istnieje duża szansa, że podłączysz 2 różne typy złączy. A tego należy unikać.

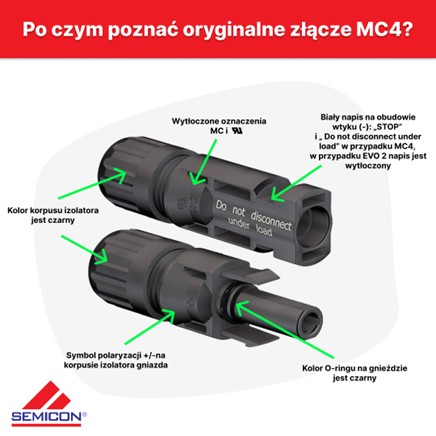

Charakterystyczne cechy oryginalnych złączy:

1. Biały napis na obudowie wtyku (-): „STOP” i „ Do not disconnect under load” w przypadku MC4, w przypadku EVO 2 napis jest wytłoczony.
2. Symbol polaryzacji +/-na korpusie izolatora gniazda.
3. Kolor korpusu izolatora jest czarny.
4. Kolor O-ringu na gnieździe jest czarny.
5. Wytłoczone oznaczenia:

1. MC

Ważne!

Awaria TYLKO jednego złącza może pociągać za sobą awarię całego łańcucha.

Wadliwe komponenty i niewłaściwa instalacja mogą prowadzić do utraty wielu kWh energii, wysokich kosztów serwisu i konserwacji, a nawet do całkowitej awarii lub zniszczenia instalacji.

Złącza stanowią niewielką część inwestycji, ale ich niepowodzenie może mieć ogromne konsekwencje finansowe. To jest powód, dla którego inwestycja w wysokiej jakości złącza może zwiększyć wydajność i rentowność Twojego systemu fotowoltaicznego.

Nie pozwól, aby małe oszczędności doprowadziły do dużych strat.

Dokonaj mądrego wyboru! Wybieraj wyłącznie oryginalne złącza MC4/MC4 EVO2 firmy Stäubli.

Aleksandra Oziębło Specjalista z wieloletnim doświadczeniem w zakresie doradztwa technicznego oraz doboru złączy i drobnych komponentów wykorzystywanych w instalacjach fotowoltaicznych. Dzięki ścisłej współpracy z producentem stale poszerza swoją wiedzę techniczną i zapewnia kompleksowe wsparcie przy realizacji projektu. Po godzinach aktywnie spędza czas na korcie i rowerze.
