Zaaranżuj oświetlenie schodowe
Kobieta na schodach

Schody to bardzo ważny element konstrukcyjny domu, który często nadaje mu charakteru. Warto zatem zadbać o ich ekspozycję i bezpieczeństwo poruszania się po nich.
linia

W ofercie F&F znajduje się kompletny system sterowania oświetleniem schodowym, na który składają się:
• ściemniane oprawy schodowe LED: Maya, Lina, Inga i Vika
• laserowy czujnik ruchu DRL-12
• sterownik schodowy – kaskadowy AS-225

Jak działa system?



Charakterystyka elementów systemu

Oprawy schodowe

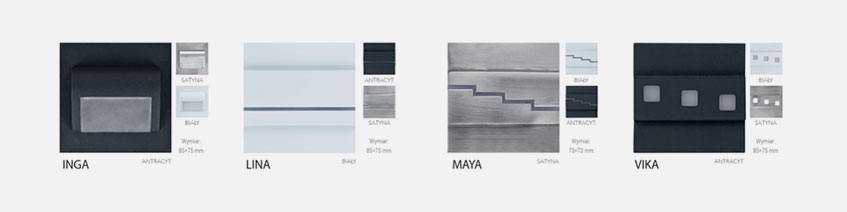

Dyskretne, nowoczesne wzornictwo oraz wysokiej jakości materiały użyte do produkcji, to główne atuty opraw schodowych F&F. Ofertę stanowią 4 wzory opraw w 3 kolorach: antracyt, satyna i biały.

Barwa świecenia opraw biała zimna i biała ciepła.

Barwa świecenia opraw biała zimna i biała ciepła.

Dane techniczne opraw:

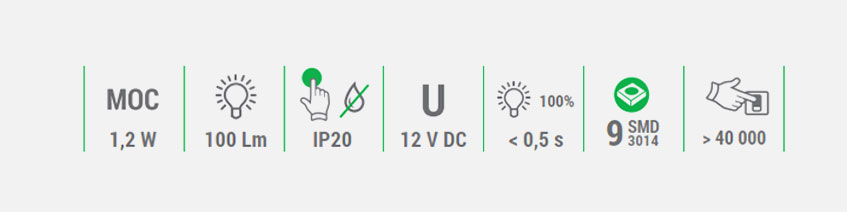

Dane techniczne opraw

Laserowy czujnik ruchu

DRL-12 jest laserowym czujnikiem odległości pozwalającym wykrywać przeszkody w zakresie od 10cm do dwóch metrów. Dzięki niewielkiemu kątowi rozproszenia wiązki, oraz możliwości precyzyjnego ustawiania zakresu detekcji doskonale nadaje się do załączania obwodów oświetleniowych np. na schodach ze stopniami trepowymi, gdzie istotnym jest by czujnik reagował jedynie na ruch tylko na schodach, a ignorował wszystko to, co dzieje się poza schodami.

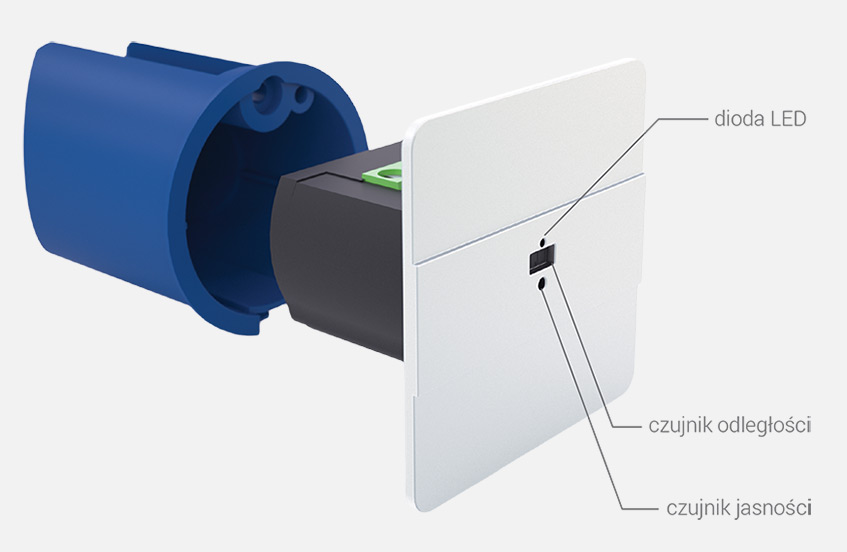

Laserowy czujnik ruchu DRL-12

Cechy:
• laserowy czujnik odległości typu ToF (Time of Flight)
• regulowany czas załączenia
• czujnik jasności zapobiegający załączeniu światła w czasie dnia
• funkcja miękkiego załączania i wyłączania sterowanych obwodów oświetleniowych*
• możliwość wyzwalania sterowników kaskadowych AS-225
• niewielkie rozmiary, montaż w puszcze Ø40mm dostarczanej wraz z czujnikiem
*W połączeniu ze ściemnianymi lampami LED, np. z oprawami schodowymi F&F

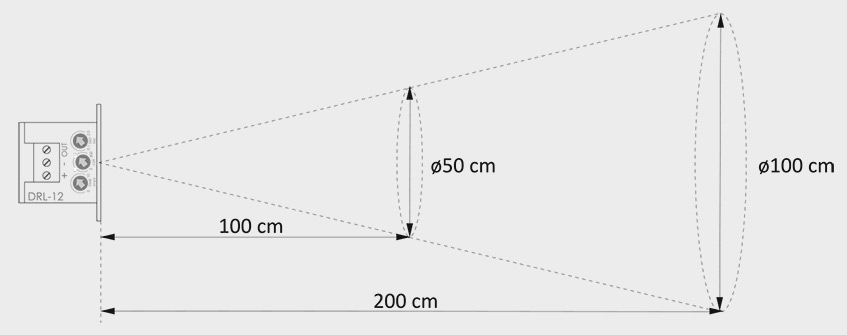

Zakres detekcji czujnika:


Schemat podłączenia:

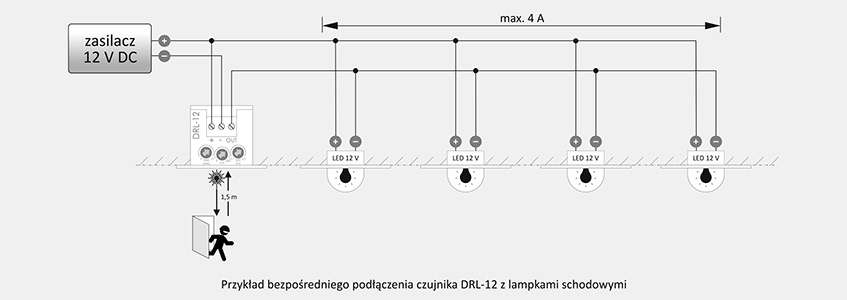

Bezpośrednie podłączenie oświetlenia schodowego

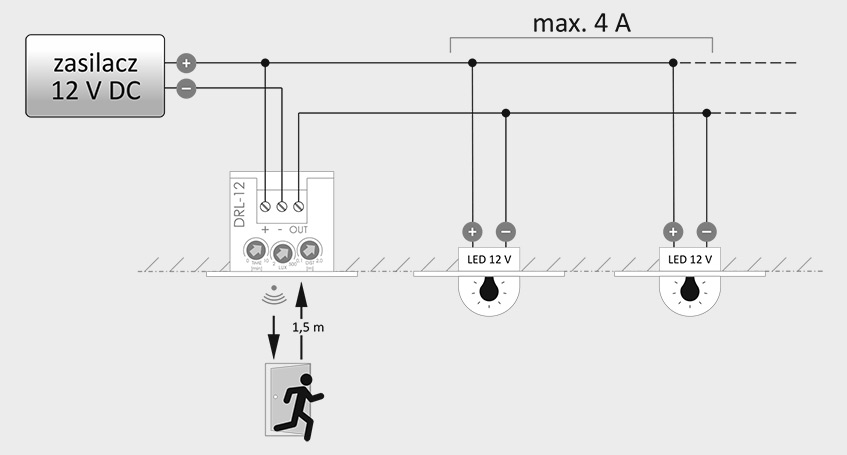

Schemat bezpośredniego podłączenia oświetlenia

Podłączenie sterowników kaskadowych AS-225:
Schemat połączenia czujników ruchu wraz ze sterownikami schodowymi AS-225

DRL-12 przyklad podłączenia

Dane techniczne:
• napięcie zasilania: 9 ÷ 27 V
• maksymalny prąd obciążenia: 4 A
• Zakres detekcji (regulowany): 0,1 ÷ 2,0 m
• poziom jasności (regulowany): 2 ÷ 500 lux
• czas załączenia (regulowany): 0 ÷ 10 min
• rodzaj detekcji: czujnik laserowy ToF

Sterownik schodowy

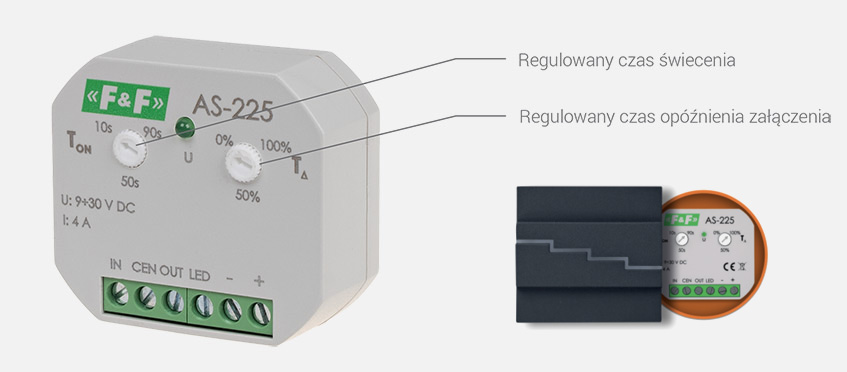

AS-225 to sterownik dedykowany do aktywnego sterowania oświetleniem na schodach. Każdy z przekaźników steruje jednym punktem oświetlenia, a po połączeniu ich w grupę i podłączeniu aktywatorów (zadajników jak np. przycisk dzwonkowy, czujnik ruchu, czujnik nacisku, bariera optyczna) pozwala uzyskać efekt kaskady, a więc kolejno oświetlanych stopni schodów. Konstrukcja AS-225 pozwala na nastawę opóźnienia i czasu oświetlenia kolejnych stopni oraz różnicowania tych czasów (dłużej, krócej) osobno dla każdej oprawy schodowej.

Schemat podłączenia sterownika:

Sterownik schodowy AS-225

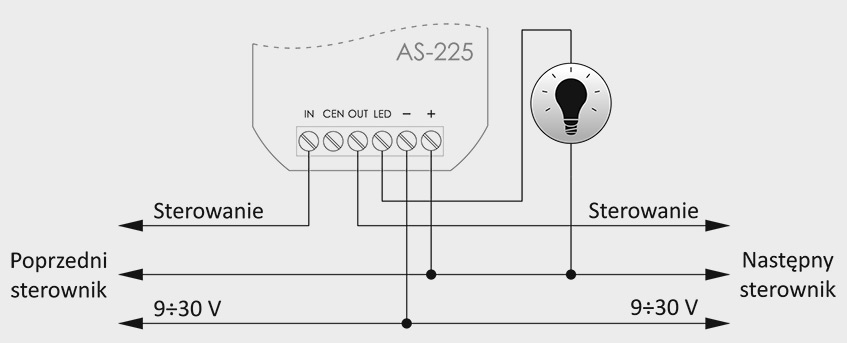

Schemat podłączenia sterownika AS-225

Schemat podłączenia grupy sterowników odpowiedzialnych za kaskadę:

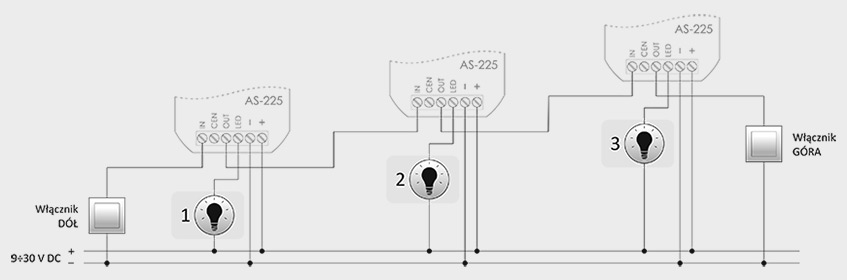

Schemat podłączenia grupy sterowników odpowiedzialnych za kaskadę
