Wyłączniki różnicowoprądowe są obecnie niezbędnym elementem ochrony ludzi jak i sprzętu przez fibrylacją i porażeniem prądem elektrycznym w sytuacjach, gdy osoba miała bezpośredni kontakt z przewodem pod napięciem. O ile w typowych aplikacjach możemy wykorzystać wyłączniki różnicowe typu A lub AC, o tyle w bardziej zaawansowanych konieczne będzie użycie typu B.

Nowoczesne instalacje elektryczne w dużej mierze zasilają dodatkowe urządzenia jak np. falowniki do instalacji fotowoltaicznych, przemienniki częstotliwości, systemy zasilania bezprzerwowego UPS oraz napędy w systemach HVAC. Zastosowanie standardowych wyłączników różnicowoprądowych typu A lub AC nie spełnia wymagań wspomnianych instalacji. Odbiorniki tego rodzaju charakteryzuja sie nieliniowością, generują prądy upływu DC oraz częstotliwości niewykrywalne dla typowych „różnicówek”.

Wyłączniki różnicowopradowe typu B są najlepszym rozwiązaniem dla wspomnianych odbiorniów. Wykrywają prądy upływu DC oraz AC o wysokiej częstotliwości poza normalnie pojawiającymi się prądami upływu AC. Wyłączniki Schneider Electric typu B-SI, niewrażliwe na niepotrzebne wyzalanie, stanowią idealny wybór łączący wysokie wymogi w zakresie ochrony oraz ciągłości zasilania.

Wyłączniki różnicowoprądowe typu B spełniają szereg międzynarodowych norm ustanowionych przez Międzynarodową Komisję Elektrotechniczną (IEC). Produkty spełniające te normy są obowiązkowe w pewnych aplikacjach. Schneider Electric oferuje zaawansowane rozwiązanie dla szerokiej listy zastosowań:

IEC 61800-5-1 & IEC 62477-1

Projektowanie dzisiejszych budynków skupia się na zapewnieniu jednocześnie komfortu, funkcjonalności oraz niezawodności zintegrowanych urządzeń. Nie jest to możliwe bez takich urządzeń jak windy, klimatyzacja czy schody ruchome. Korzystają z nich regularnie wszyscy mieszkańcy i odwiedzjący. Dlatego istotne jest ograniczenie występowania przerw oraz awarii elektrycznych.

IEC 61800-5-1

Każdy integrator instalacji przemysłowych wie, że przemienniki częstotliwości w połączeniu z silnikami lub zintegrowane w maszynach generują w sieci składowe o wysokiej częstotliwości, tworząc zakłócone środowisko elektryczne. Tylko wyłączniki różnicowoprądowe Acti 9 ii typu B sa w stanie wykryć tego typu zakłócenia.

IEC 60364-7-722

Rozwój elektromobilności powoduje, że samochody elektryczne stają się coraz bardziej popularne. Stacje ładowania wymagają właściwej ochrony, tym bardziej, że często umieszczane są na zewnątrz, a więc narażone są na oddziaływanie warunków środowiskowych. Wyłączniki typu B stanowią optymalną ochronę dla stacji ładowania samochodów elektrycznych.

IEC 60364-7-712

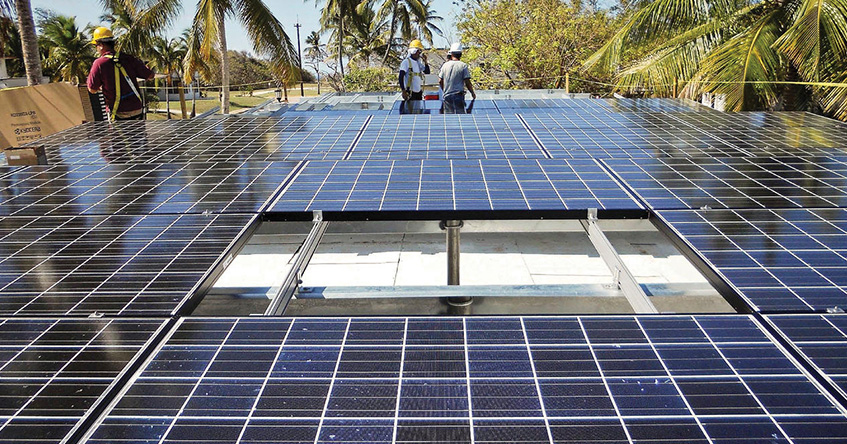

Inwertery PV stosowane do zamiany pradu stałego na przemienny wymagają zastosowania odpowiedniego wyłącznika różnicowoprądowego. Wyłączniki różnicowoprądowe Acti 9 typu B spełniają wymagania tego typu instalacji.

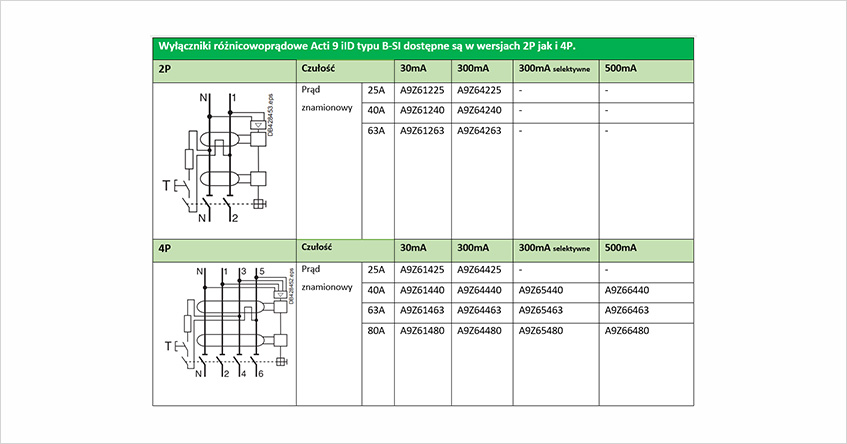

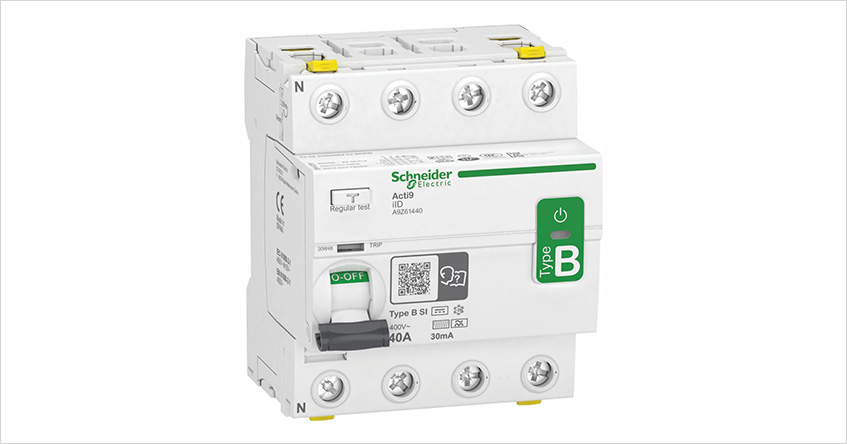

Wyłączniki różnicowoprądowe Acti 9 B-SI zapewniają:

• Ochronę przy powstaniu wyprostowanych, gładkich prądów upływu w sieci wytworzonych przez:
falowniki, układy zasilania UPS, falowniki stosowane w instalacjach fotowoltaicznych.

• Ochronę przed prądem upływu:
o sinusoidalnym (jak typ AC);
o wyprostowanym pulsacyjnum (jak typ A);
o o szerokim spektrum częstotliwości (jak typ F).

• Ochronę w instalacjach zasilających 3-fazowe napędy, takie jak:
o Windy
o Dźwigi
o Systemy pompowe

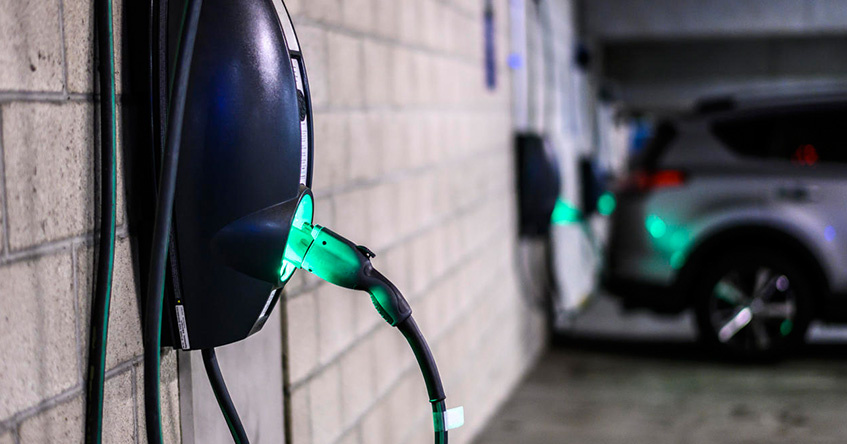

Postęp w dziedzinie elektromobilności przyczynia się popularyzacji samochodów elektrycznych, a co za tym idzie infrastruktury pozwalającej na bezpieczne i szybkie ich ładowanie. Podczas korzystania ze stacji ładowania pojazdów istnieje ryzyko wystąpienia upływu prądu stałego.

Czynnikami powodującymi to zjawisko są m.in. problemy z baterią w aucie lub uszkodzenie izolacji przewodów instalacji stałoprądowej. Rozwiązaniem w tej sytuacji jest zastosowanie odpowiedniego RCD typu B, który jest w stanie wykryć występującą składową stałą. Okazuje się, że Schneider Electric posiada w ofercie wyłączniki różnicowoprądowe iID typu B-EV spełniające te wymagania.

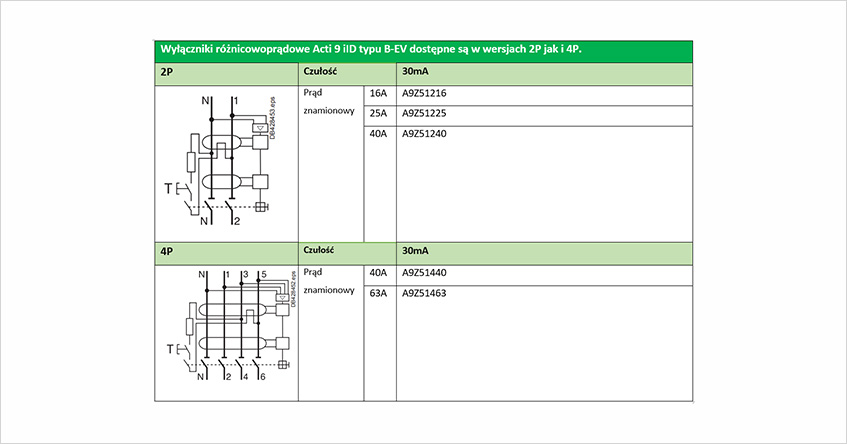

Wyłączniki różnicowoprądowe Acti9 iID B typu EV zapewniają:

• Ochronę przy powstaniu wyprostowanych, gładkich prądów upływu w sieci wytworzonych przez stacje ładowania samochodów elektrycznych;
• Ochronę przed porażeniem przy dotyku bezpośrednim (≤ 30 mA);
• Ochronę przed porażeniem przy dotyku pośrednim (≥300 mA);
• Ochronę instalacji przed możliwością pożaru (300 mA lub 500 mA).
