Styczniki silnikowe CEM nowej generacji firmy ETI Polam


Współczesne instalacje elektryczne wymagają stosowania wysokiej jakości aparatów sterujących odbiornikami elektrycznymi. Firma ETI Polam z Pułtuska posiada w swojej ofercie rodzinę elektromagnetycznych styczników silnikowych powietrznych wraz z przekaźnikami termicznymi i akcesoriami dodatkowymi.

linia
Podział i zastosowanie

Typowym zastosowaniem styczników elektromagnetycznych silnikowych, jak sama nazwa wskazuje, jest załączanie silników (kategoria użytkowania AC-3), odbiorników elektrycznych małoindukcyjnych (kategoria użytkowania AC-1) oraz źródeł światła o różnym charakterze i mocy.

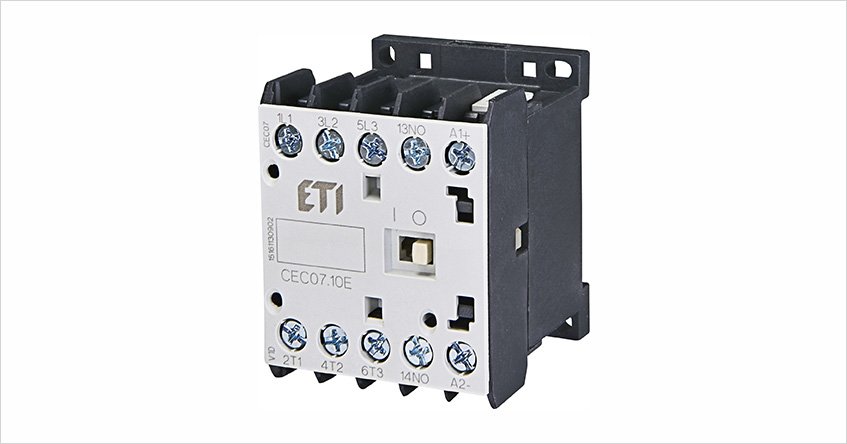

Stycznik CEC07
Podpis zdjęciaStycznik CEC07

Ze względu na znamionową obciążalność prądową, styczniki dzielą się na cztery grupy:

• styczniki pomocnicze CAE04(AC) - Ith=16A (AC-1), CECA0(AC/DC) - Ith = 10A (AC-1)
• styczniki miniaturowe CE07 dla mocy Pmax=3kW oraz CEC07, CEC09, CEC012, CEC016 dla mocy Pmax od 3kW do 7,5kW (AC-3, 400V)
• styczniki CEM9-CEM105 dla mocy Pmax od 4 kW do 55 kW (AC-3, 400V)
• styczniki wysokoprądowe CEM112-CEM560 dla mocy Pmax od 55kW do 300kW (AC-3, 400V)

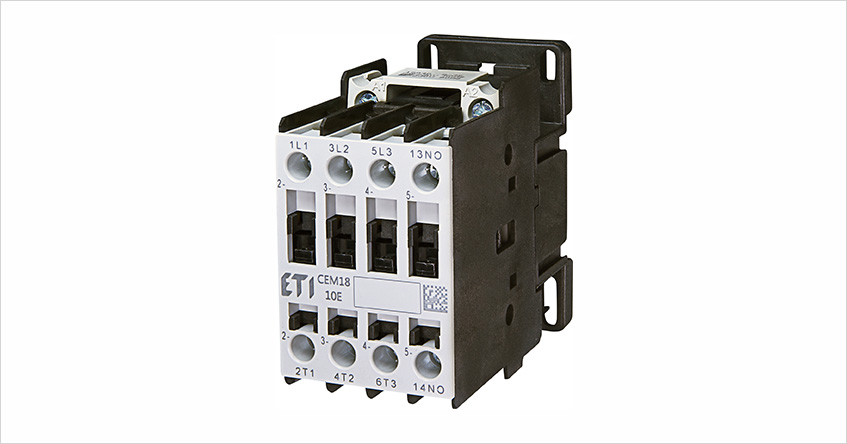

Stycznik CEM18
Podpis zdjęciaStycznik CEM18

Styczniki silnikowe CEM posiadają szeroki zakres napięć sterujących cewką elektromagnesu stycznika. Są to napięcia 24V, 48V, 110V, 230V, 400V, 500V AC i 24V, 220V DC. Cewki sterujące elektromagnesu styczników przystosowane są do bardzo łatwej zamiany a dodatkowo w przypadku styczników CEM9-CEM40 wymiana cewki elktromagnesu odbywa się bez użycia narzędzi. Oznacza to bardzo szybkie i łatwe dostosowanie stycznika do wymaganago napięcia sterującego a dla producenta i dystrybutora brak konieczności utrzymywania dużych stanów magazynowych we wszystkich typoszeregach styczników. Ponadto cewki posiadają z obu stron stycznika zaciski zasilające oznaczone jako A1-A2 co znacznie ułatwia doprowadzenie do nich zasilania.

Oferta obejmuje również styczniki z cewkami elektronicznymi zasilanymi napięciem stałym lub zmiennym (AC/DC).

Zalety styczników z cewką AC/DC:

• uniwersalny sposób zasilania (napięcie AC lub DC)
• mała moc pobierana przez cewkę w trakcie podtrzymania a tym samym mniejsza ilość wydzielanego ciepła
• sterowanie “małomocowe” pozwalające na bezpośrednie sterowanie sterownikami elektronicznymi
• zwiększona trwałość łączeniowa
• cicha praca styków w momencie załączania

Do wyposażenia dodatkowego styczników należą:

• zestawy styków pomocniczych BCX/BLB
• blokady mechaniczne typu BLIME (wymagane w układzie pracy gwiazda-trójkąt lub SZR)
• przekaźniki termiczne RE
• ograniczniki przepięć łączeniowych RCCE/VRCE/BAMRCE
• szyny łączeniowe sztywne (do tworzenia zestawu styczników do pracy rewersyjnej lub układu rozruchu gwiazda-trójkąt)

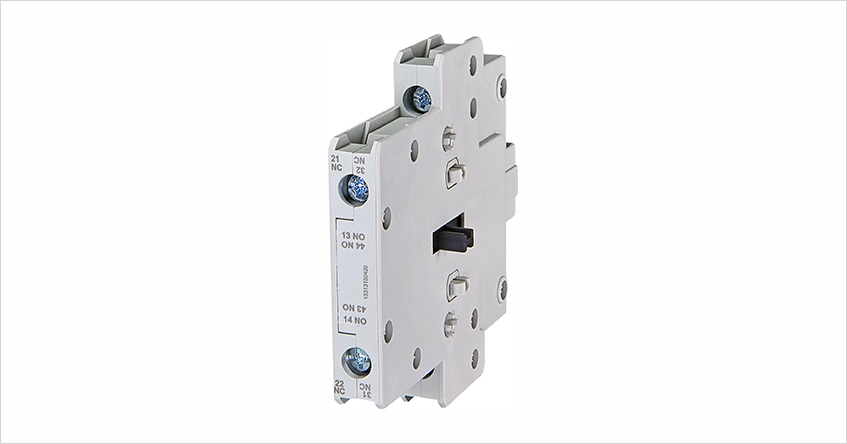

Styk pomocniczy BCXMLE11
Podpis zdjęciaStyk pomocniczy BCXMLE11

Blokada mechaniczna BLIME 112-300E
Podpis zdjęciaBlokada mechaniczna BLIME 112-300E

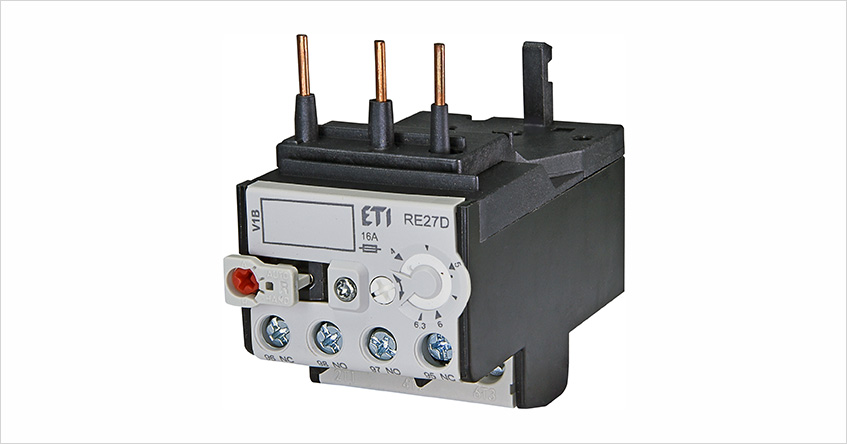

Przekaźnik termiczny RE27D
Podpis zdjęciaPrzekaźnik termiczny RE27D

Duży wybór akcesoriów do styczników serii CEM zwiększa możliwości ich zastosowania. Styczniki CEM przeznaczone są do montażu na szynie montażowej TH35 lub wkrętami na płycie montażowej z możliwością odchylenia od pionu o 30o.

Łącznie ze stycznikiem na szynie TH35 można zamontować odpowiedni przekaźnik termiczny RE, jednak należy zastosować element pośredniczący w postaci adaptera RE..D. W czasie znamionowej pracy stycznika, szczególnie gdy częstotliwość włączeń i rozłączeń jest dość duża, obwód sterujący stycznika narażony jest na przepięcia powstające w wyniku szybkich zmian prądu. W celu ochrony obwodu sterującego stycznikiem przed przępięciami należy równolegle do cewki stycznika (zaciski A1-A2) podłączyć ogranicznik przepięć np. typu BAMRCE.

Podsumowanie

Styczniki silnikowe nowej generacji CEM wraz z wyposażeniem dodatkowym mogą być zastosowane w kategoriach użytkowania AC i DC zgodnie z wymaganiami norm PN-IEC 60947 oraz DIN VDE 0660. Ze względu na opisane powyżej funkcje i właściwości stanowią kompleksową i precyzyjnie opracowaną ofertę. Ich parametry techniczne zapewniają wysoką odporność na warunki środowiskowe, pewność zadziałania, uniwersalność zastosowania i zalety użytkowe.
