Seria 7M - Inteligentne wielofunkcyjne liczniki energii elektrycznej

licznik energii 7M
Artykuł sponsorowany Artykuł sponsorowany

Nowa seria wielofunkcyjnych inteligentnych liczników serii 7M to nie tylko innowacyjny desgin oraz różnorodność dostępnych funkcji. Liczniki wyposażone zostały w możliwość odczytu oraz programowania za pomocą smartfona za pomocą technologii NFC, natomiast certyfikat MID oraz protokoły komunikacyjne M-Bus oraz Modbus RS485 sprawiają, że liczniki energii serii 7M mogą zostać zastosowane w wielu aplikacjach.

Spis treści:

  1. Sterowanie, konfiguracja i możliwości komunikacji
  2. TYP 7M.24 – LICZNIK ENERGII
  3. TYP 7M.38 - LICZNIK ENERGII

Sterowanie, konfiguracja i możliwości komunikacji

Na froncie urządzenia znajdziemy podświetlany wyświetlacz LED, który umożliwia dokładny odczyt danych nawet w ciemnych pomieszczeniach, natomiast wielofunkcyjny przycisk dotykowy pozwala na szybkie i intuicyjne sterowanie licznikiem. Dedykowana aplikacja Toolbox NFC, dzięki której możemy zaprogramować również inne produkty z oferty firmy Finder, w przypadku liczników energii serii 7M umożliwia instalacje licznika, zaprogramowania licznika, resetowanie licznika, ustawienia parametrów protokołu M-Bus lub Modbus RS485 oraz odczytu wcześniejszej zaprogramowanych parametrów sieci.

Seria 7M to:

  • Typ 7M.24 – systemy 1-fazowe
  • Typ 7M.38 – systemy 1-fazowe oraz 3-fazowe

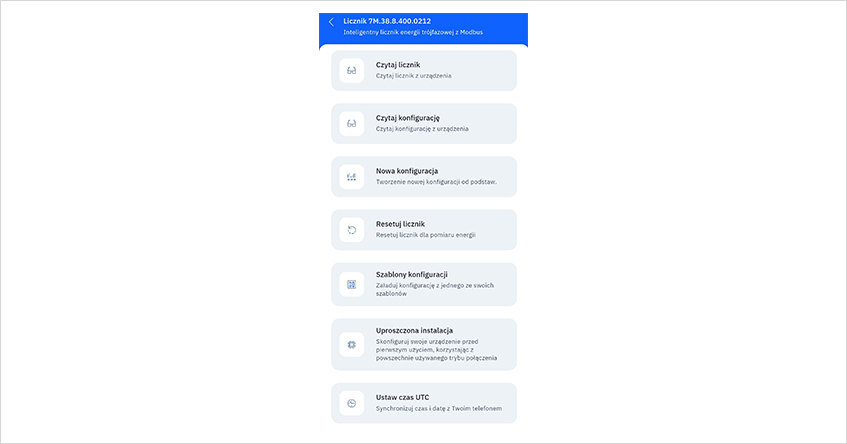

Menu konfiguracji licznika serii 7M w aplikacji Toolbox NFC

TYP 7M.24 – LICZNIK ENERGII

Typ 7M.24 jest dostępny w różnych wersjach:

  • typ 7M.24.8.230.0001 to podstawowa wersja, do kontrolowania wyłącznie kWh, za pomocą wyjścia impulsowego S0.
  • Typ 7M.24.8.230.0010 to wielofunkcyjne urządzenie z certyfikatem MID i wyjściem impulsowym S0
  • Typ 7M.24.8.230.0110 posiada wszystkie cechy wersji „0010”, ale został dodatkowo wyposażony w technologię NFC w celu łatwej konfiguracji wyświetlanych parametrów.
  • Typ 7M.24.8.230.00310 to dwukierunkowy, wielofunkcyjny inteligentny licznik energii, z certyfikatem MID, ze zintegrowanym protokołem Modbus RS48, a także wyposażony w technologię NFC do konfiguracji magistrali Modbus poprzez smartfon.
  • Typ 7M.24.8.230.0310 NFC to dwukierunkowy, wielofunkcyjny, inteligentny licznik energii, z certyfikatem MID, ze zintegrowanym protokołem M-Bus, wyposażony w technologię NFC

Dedykowana aplikacja i protokoły komunikacyjne to nie jest jedyna rzecz, która wyróżnia liczniki serii 7M. Za pomocą 1-fazowych liczników 7M.24 oprócz poboru pobranej mocy mamy możliwość pomiaru następujących parametrów sieci: moc czynna, moc bierna, moc pozorna, napięcie chwilowe, prąd chwilowy, częstotliwość, kąt fazowy, współczynnik mocy, THD prądu i napięcia. Dodatkowo liczniki są dwukierunkowe oraz posiadają możliwość ustawienie dwóch taryf. Liczniki energii serii 7M są idealnym rozwiązaniem do kontrolowania zużycia energii w budynkach mieszkalnych, przemysłowych i biurach, hotelach a także systemach fotowoltaicznych i oraz kampingach i marinach.

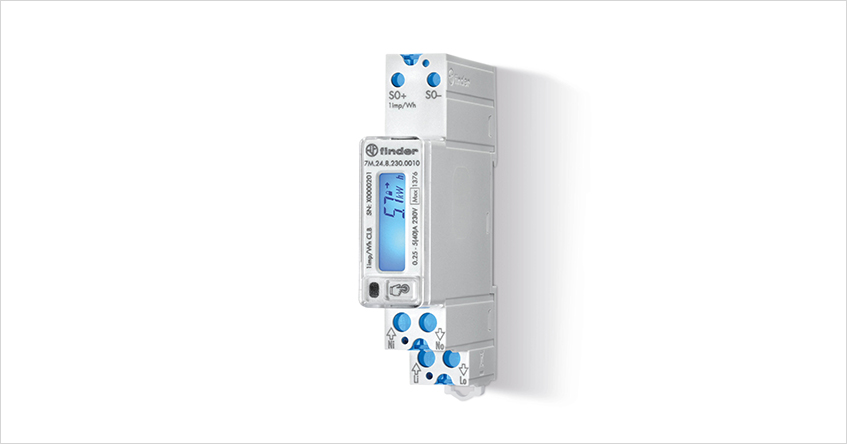

Licznik energii Finder 7M.24.8.230.0010

TYP 7M.38 - LICZNIK ENERGII

Typ 7M.38 to dwukierunkowe, wielofunkcyjne, inteligentne liczniki energii dla systemów trójfazowych (3 lub 4 przewodowych) jak i jednofazowych. Dzięki technologii NFC pozwalają w łatwy sposób zaprogramować i dostosować licznik do Twoich potrzeb w taki sam sposób jak serii liczników jednofazowych 7M.24.
Posiadają certyfikat MID przy 80A i 70 °C, dwie taryfy oraz w zależności od modelu są wyposażone w podwójne wyjście impulsowe S0 lub w interfejs komunikacyjny Modbus RS485 lub M-Bus.

Do gamy liczników 7M.38 do systemów trójfazowych należą następujące typy:

  • Typ 7M.38.8.400.0112 NFC z podwójnym wyjściem impulsowym do zdalnej kontroli zużycia energii, z interfejsem komunikacyjnym IR.
  • TYP 7M.38.8.400.0212 NFC ze zintegrowanym protokołem komunikacyjnym Modbus RS485, wyjściem impulsowym S0 i interfejsem komunikacyjnym IR.
  • Typ 7M.38.8.400.0312 NFC ze zintegrowanym protokołem komunikacyjnym M-bus, wyjściem impulsowym S0 oraz interfejsem komunikacyjnym IR.

Liczniki serii 7M.38 mają możliwość pomiaru następujących parametrów na każdej fazie: moc czynna, bierna, pozorna, napięcie chwilowe, prąd chwilowy, częstotliwość, kąt fazowy, THD prądu i napięcia, napięcie międzyfazowe.
Biorąc pod uwagę maksymalny prąd znamionowy 80A przy 70°C, a także zgodność z certyfikatem MID liczniki serii 7M to idealne urządzenia do stacji ładowania pojazdów elektrycznych. Poza tym liczniki znajdą swoje zastosowanie w domach i mieszkaniach, biurach, hotelach, a także systemach fotowoltaicznych.

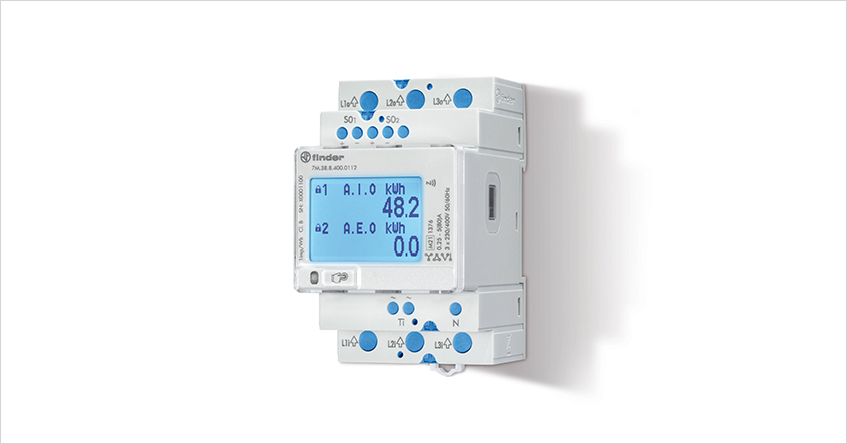

Licznik energii Finder 7M.38.8.400.0112

Piotr Kubaszewski FINDER Polska Sp. z o.o.
