SIEMENS FastConnect – system okablowania w standardzie przemysłowym


Sieci komunikacyjne w zakładach przemysłowych, pod względem stosowanego okablowania mają wyższe wymagania niż standardowe sieci informatyczne. Przy montażu przewodów i wtyczek, na miejscu docelowego działania instalacji, pojawiają się wielokrotnie problemy ze zdejmowaniem izolacji z kabli, montażem złącza wtykowego i łączeniem żył. Dzięki systemowi FastConnect takie utrudnienia to już przeszłość!

linia
Co znaczy FastConnect?

Normy okablowania dla budynków i aplikacji przemysłowych zostały opracowane m.in. w oparciu o normy ISO/IEC 11801 i EN 50173 dotyczące okablowania strukturalnego w budynkach. Standardy spełniane przez przewody komunikacyjne firmy SIEMENS to: ISO/IEC 24702 dla okablowania strukturalnego w budynkach przemysłowych, IEC 61918 dla okablowania specyficznego dla zakładów przemysłowych, wymagania PROFINET i EtherNet/IP (IEC 61784-5-3).

System szybkiego montażu przewodów FastConnect sprawia, że konfiguracja okablowania sieci jest łatwa i bezbłędna dzięki optymalnie dopasowanym komponentom. FastConnect to dostosowane do warunków przemysłowych kable, złącza oraz narzędzia, które mogą być używane do standardów takich jak Industrial Ethernet, PROFINET, EtherNet/IP, a także do PROFIBUS. Dodatkowo przewody i wtyczki spełniają wymagania środowiskowe zgodnie z normami ochrony przeciwpożarowej IEC 61850-3 i EN45545 w pojazdach szynowych.

FastConnect pozwala na optymalne dopasowanie komponentów do konfiguracji standardowych i wysokowydajnych struktur sieciowych w możliwie najkrótszym czasie i bez specjalistycznej wiedzy. Na podłączenie urządzeń końcowych na miejscu instalacji przeznacza się dzięki temu minimalną ilość czasu. Zaletą tego rozwiązania jest redukcja kosztów całkowitych w całym okresie eksploatacji systemu ze względu na niezawodność połączeń.


Bezbłędny montaż w 60 sekund



Bezbłędne połączenie wtyczki i przewodu uzyskuje się w zaledwie 60 sekund! Płaszcz zewnętrzny i pleciony ekran przewodu można zdjąć łatwo w jednym kroku dzięki zastosowaniu narzędzia do ściągania izolacji Stripping Tool. Po usunięciu izolacji kabel IE FC można zamontować bezpośrednio we wtyczce. Styki wtyczek FastConnect są kodowane kolorami, a osłona styków jest przezroczysta dzięki czemu unika się błędów montażowych. Styki są niezawodne – podczas montażu wystarczy przekręcić obudowę wtyczki (samozacisk). Przewody miedziane mają doskonałe ekranowanie EMC.

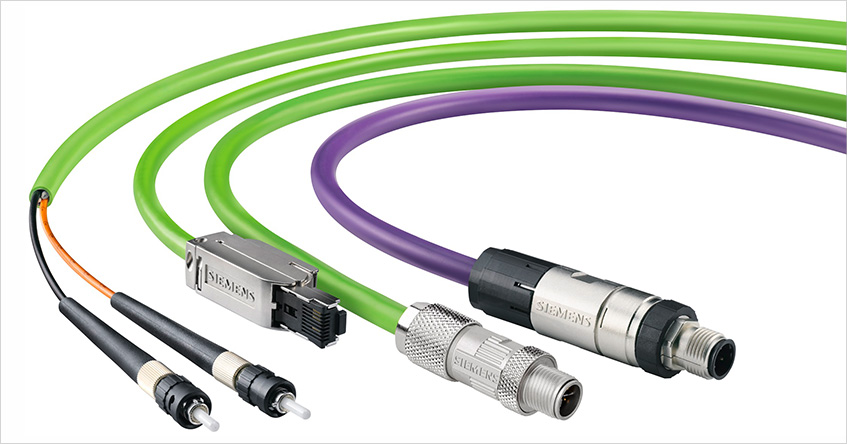

Rodzaje wtyczek i przewodów FastConnect

Wtyczki dostępne w systemie SIEMENS FastConnect to:

• RJ45 2x2 i 4x2 Industrial Ethernet
• M12 2x2 i 4x2 Industrial Ethernet
• LC i ST/BFOC – światłowody szklane 62,5/200/230 μm do 3 km Industrial Ethernet i PROFIBUS
• sub-D PROFIBUS
• M12 PROFIBUS.

Tylko wtyczki i kable z oznaczeniem FastConnect (FC) można optymalnie i niezawodnie łączyć ze sobą. Dedykowanym narzędziem do usuwania izolacji z przewodów FC jest Stripping Tool – dostępny w wersji Industrial Ethernet (zielony) i PROFIBUS (fioletowy).

Przewody FastConnect Industrial Ethernet 2x2 kategorii CAT5E występują w wersji standardowej oraz w wersjach specjalnych:

• flexible – do ruchu sporadycznego - również 4x2 CAT6A
• trailing – do ruchu ciągłego np. w ruchomym kanale kablowym, na suwnicy
• torsion – przystosowany do skręcania (np. roboty)
• marine – z certyfikatami do zastosowań morskich
• FRNC – odporny na ogień
• food – do branży spożywczej
• festoon – do zawieszenia (feston) np. w dźwigach, podnośnikach
• ground – do zagłębienia w ziemi
• train – z certyfikatami kolejowymi - również 4x2 CAT6A.


Idealnie dopasowane do switchy SCALANCE X

Elementy pasywne FastConnect znajdują uzupełnienie w elementach aktywnych SCALANCE. W urządzeniach komunikacyjnych firmy SIEMENS np. w switchach SCALANCE X z serii XC-200 przy portach RJ45 znajduje się kołnierz zabezpieczający wtyczkę przed jej wypadaniem. Kołnierz odciąża wtyczkę przy zginaniu przewodu i zapobiega jego naprężeniom skrętnym. Dzięki dodatkowemu zatrzaskowi pomiędzy wtyczką a kołnierzem portu połączenie jest niezawodne i solidne.



Dzięki jednolitemu systemowi złączy wtykowych i przewodów FastConnect okablowanie jest zgodne z wymogami przemysłowymi, a dopuszczenia UL dla Industrial Ethernet, PROFINET, EtherNet/IP i PROFIBUS umożliwiają stosowanie systemu na całym świecie.
