Rozdzielnice metalowe serii XL3 S 160 firmy Legrand

Seria obudów o nazwie XL3 S to kompletny i zoptymalizowany system przeznaczony do budowy certyfikowanych rozdzielnic, zgodnych z normą IEC 61349-1 i -2. Gama rozdzielnic XL3 S składa się z 3 serii podzielonych ze względu na maksymalny prąd znamionowy aparatu głównego tj.: XL3 S 160, XL3 S 630 oraz XL3 S 4000. W tym artykule zajmiemy się omówieniem rozdzielnic XL3 S 160.

linia
Obudowy XL3 S 160 dla budownictwa mieszkaniowego i komercyjnego

XL3 S 160 to obudowy metalowe o wytrzymałej konstrukcji typu monoblok, dedykowane dla budownictwa mieszkaniowego i komercyjnego (biurowce, centra handlowe, hotele, szkoły, itp). W skład oferty wchodzą obudowy naścienne i wnękowe o szerokości 24 modułów (2 do 8 rzędów) oraz szerokości 36 modułów (4 do 8 rzędów), co sprawia iż pod względem pojemności osiągającej nawet 288 modułów jest to jedna z najbardziej rozbudowanych ofert na rynku. Dodatkowo, możliwość łączenia rozdzielnic w pionie przy użyciu dedykowanego zestawu łączeniowego zapewnia jeszcze większą elastyczność na etapie projektowania i realizacji praktycznie każdego typu instalacji.

Obudowy dostarczane są ze wspornikami do mocowania listwy PE/N oraz osłonami czołowymi modułowymi na całą wysokość, przy czym dla rozdzielnic o wysokości od 5 do 8 rzędów osłony te są podzielone na 2 części.


Kompaktowe wymiary serii XL3 S 160

Obudowy serii XL3 S cechuje bardzo mała głębokość wynosząca w przypadku wersji naściennych jedyne 135 mm a w przypadku obudów wnękowych 116 mm. Daje to możliwość instalowania obudów wnękowych nawet w bardzo cienkich ściankach murowanych oraz kartonowo-gipsowych. Pomimo kompaktowych wymiarów, dzięki optymalnemu wykorzystaniu przestrzeni wewnętrznej dostępna jest duża ilość miejsca potrzebnego na prowadzenie przewodów np. w kanałach grzebieniowych Lina.

Dodatkowym czynnikiem ułatwiającym wykonanie oprzewodowania rozdzielnicy jest demontowany stelaż ze wspornikami TH 35. Ponadto, indywidualna regulacja głębokości każdego wspornika TH 35 umożliwia zainstalowanie w jednej obudowie wyłącznika kompaktowego DPX3 i aparatów modułowych bez użycia dodatkowych akcesoriów.

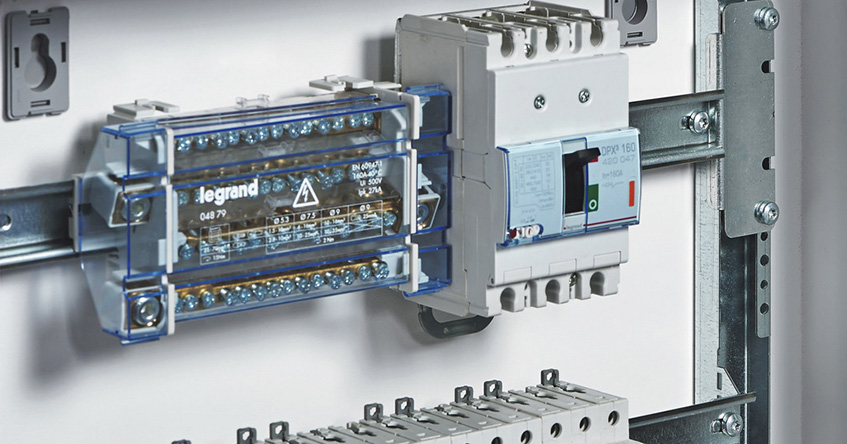

Rys. Regulacja głębokości wsporników TH 35 umożliwiająca dostosowanie do typu instalowanego aparatu
Podpis zdjęciaRys. Regulacja głębokości wsporników TH 35 umożliwiająca dostosowanie do typu instalowanego aparatu

Płyty górna i dolna (w przypadku wersji wnękowej również ścianki boczne) wyposażone są w przetłoczenia do wyłamywania lub docinania, umożliwiające montaż dławików kablowych lub bezpośrednie wprowadzanie kabli. Rozdzielnice o szerokości 24 modułów, zarówno w płycie górnej i dolnej zawierają po 14 osłabień okrągłych o średnicy 25,4 mm, 7 osłabień okrągłych o średnicy 32,5 mm oraz 7 osłabień prostokątnych o wymiarach 62 x 80 mm. W przypadku rozdzielnic 36 modułowych użytkownik ma do dyspozycji odpowiednio 20 osłabień okrągłych o średnicy 25,4 mm, 10 osłabień okrągłych o średnicy 32,5 mm oraz 10 osłabień prostokątnych o wymiarach 62 x 80 mm.

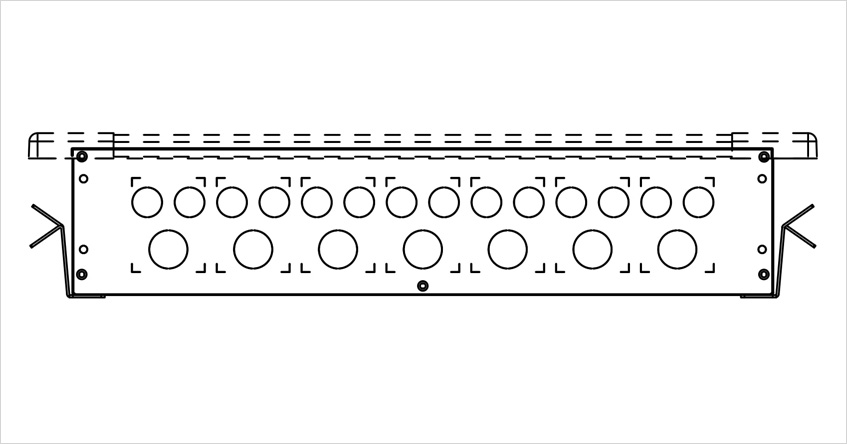

Rys. Osłabienia do montażu dławików lub bezpośredniego wprowadzania kabli na przykładzie
rozdzielnicy o szerokości 24 modułów
Podpis zdjęciaRys. Osłabienia do montażu dławików lub bezpośredniego wprowadzania kabli na przykładzie rozdzielnicy o szerokości 24 modułów

Obudowy XL3 S 160 można wyposażyć w drzwi pełne odwracalne (zamawiane oddzielnie) z zamkiem z wkładką dwuprętową, mocowane w łatwy sposób bez użycia narzędzi. W przypadku obudów z drzwiami stopień ochrony wynosi IP40 a odporność na uderzenia mechaniczne IK07, natomiast bez drzwi wartości te wynoszą odpowiednio IP30 i IK04. Docelowo oferta XL3 S 160 zostanie uzupełniona o drzwi przezroczyste oraz możliwość wyposażenia we wkładkę bębenkową z kluczem nr 405.

Dzięki prostej i wytrzymałej konstrukcji, wysokiej estetyce wykonania i optymalnym wykorzystaniu dostępnej przestrzeni, rozdzielnice XL3 S 160 doskonale nadają się do stosowania w nowoczesnym budownictwie mieszkaniowym i komercyjnym. Prosty i szybki montaż aparatury, łatwe wykonanie oprzewodowania, sprawia że rozdzielnice te stanowią atrakcyjne rozszerzenie bardzo dobrze znanych na rynku rozdzielnic modułowych serii XL3 160 firmy Legrand.

Zalety rozdzielnic XL3 S 160:

• montaż aparatów do 160 A,
• szeroki zakres wielkości wymiarowych: pojemność od 48 aż do 288 modułów (17,5 mm),
• łatwy montaż rozdzielnic wnękowych w ścianach murowanych lub kartonowo-gipsowych dzięki
niewielkiej głębokości wynoszącej jedynie 116 mm,
• demontowany stelaż ze wspornikami TH 35 o regulowanej głębokości – usprawnienie montażu
aparatów i wykonania oprzewodowania,
• możliwość swobodnego doboru listew zaciskowych PE/N,

Podstawowe dane techniczne:

• Montaż: wnękowy lub naścienny
• Liczba rzędów: od 2 do 8
• Klasa ochronności: I
• Stopień ochrony z drzwiami: IP40 / IK07 (bez drzwi: IP30 / IK04);
• Wymiary: szerokość 595 mm (24M) i 810 mm (36M), wysokość od 440 do 1340 mm, głębokość 116/135 mm
• Materiał: korpus z blachy stalowej o grubości 1 mm, osłony i drzwi z blachy stalowej o grubości 1,2 mm
• Kolor: RAL 9003 (biały)
• Prąd wyłączalny zwarciowy Icu: 17 kA
• Temperatura pracy: -5°C do +40°C
• Zamknięcie drzwi: zamek z wkładką dwuprętową („double bar”)
• Zgodność z normą: IEC/EN 61439-1 oraz IEC/EN 61439-3
