Data publikacji: 30.01.2020

RM17 – przekaźniki kontroli

Podpis zdjęcia

Przekaźniki z serii RM17 charakteryzują się kompaktowymi rozmiarami – ich długość to 17,5 mm – dzięki czemu zajmują niewiele miejsca. Jedną z ich głównych funkcji jest monitorowanie wartości elektrycznych i fizycznych.
linia

Umożliwiają one mierzenie zmiennych sygnałów takich jak faza, napięcie, prąd czy częstotliwość. Kontrolują również procesy operacyjne oraz poziom płynów.

Prostota i precyzja regulacji są gwarancją szybkiej i łatwej konfiguracji. Przekaźniki te są w stanie zaspokoić wszelkie potrzeby dotyczące kontroli procesów oraz wyposażenia sieciowego.


Podpis zdjęcia

Podpis zdjęcia

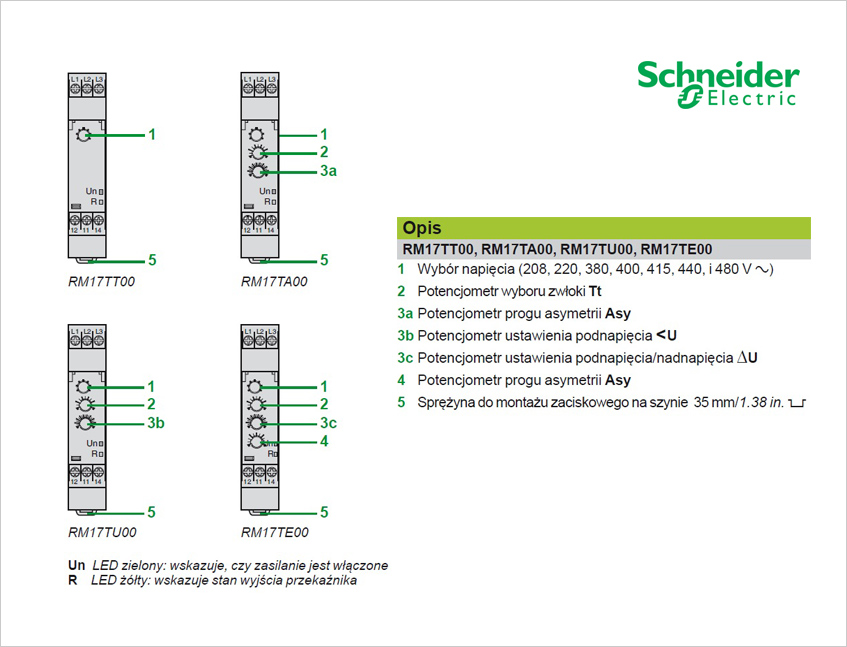

Opis przekaźników RM17

- Do 3-fazowego zasilania
- Time delay : Regulowany 0.1...10 s, +/- 10 % wartości pełnego zakresu
- Zakres pomiarowy : 208...480 V napięcie prąd przemienny (AC)
- Graniczne napięcie zasilające : 183…528 V AC
- Zestyki I znamionowy prąd wyjściowy : 1 C/O , 5A
- Częstotliwość zasilania: 50/60 Hz +/- 10 %
- Szerokość : 17.5mm

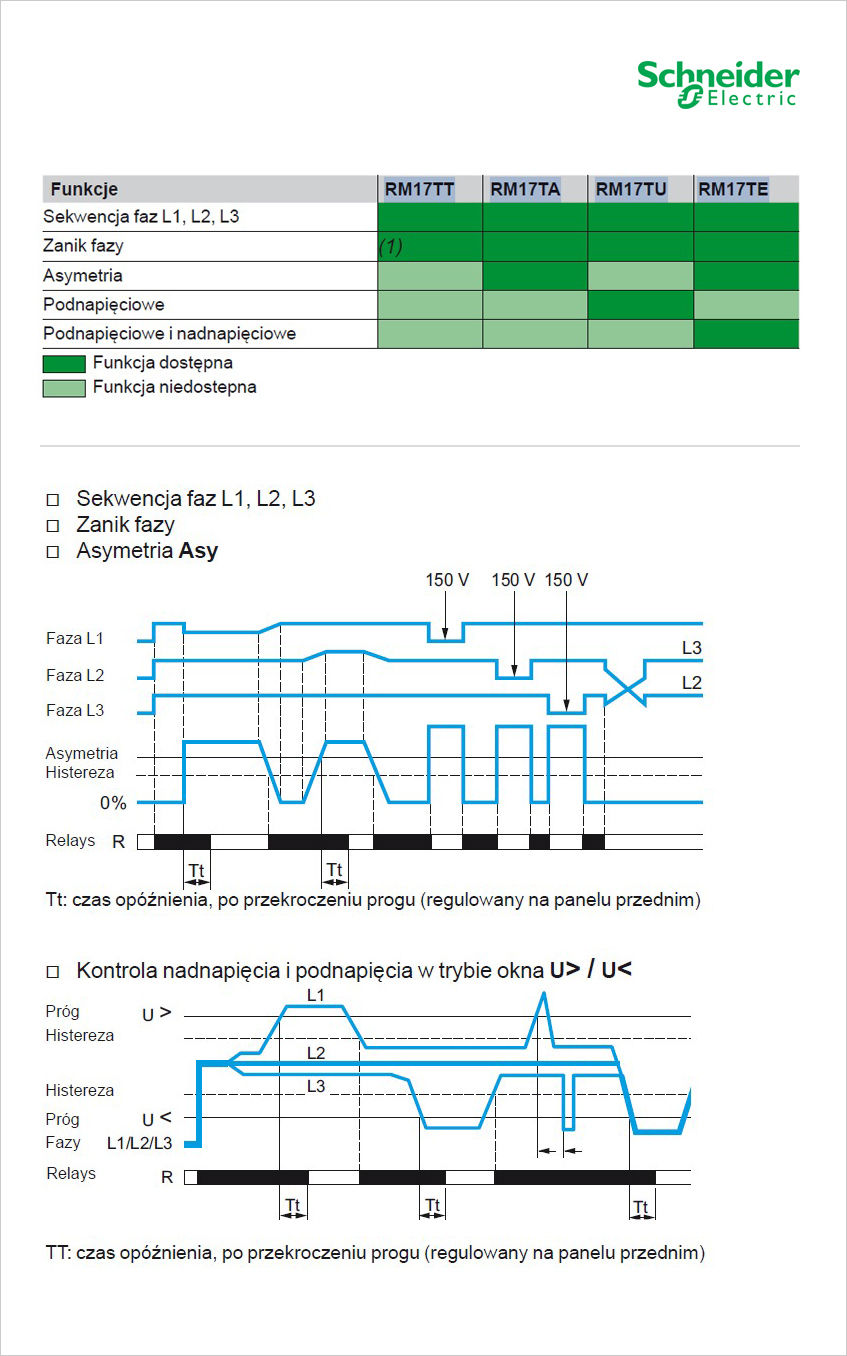

Funkcje przekaźników kontroli RM17

W zależności od konkretnego modelu przekaźniki kontroli RM17 realizują funkcje:
- Monitorowanie poprawnej sekwencji faz L1, L2, L3
- Monitorowania zaniku jednej z trzech faz (zmierzone U < 150 V)
- Kontrola podnapięciowa (od - 2…- 20% napięcia zasilania Un)
- Kontrola nadnapięciowa (od 2…20% napięcia zasilania Un)
- Monitorowanie asymetrii (od 5…15% napięcia zasilania Un)

- Jeżeli sekwencja lub zanik fazy jest wykryty, przekaźnik otwiera natychmiast.
- Jeżeli asymetria lub błąd napięcia jest wykryty, przekaźnik otwiera się przy końcu czasu zwłoki ustawionej przez użytkownika. Powodem stosowania opóźnienia czasowego jest: Zapewnienie prawidłowego działania w stanach nieustalonych i zapobiegnięcie nieprawidłowemu sygnalizowaniu przekaźnika
- Podczas zasilenia urządzenia z wykrytym błędem, przekaźnik pozostaje otwarty.

Dodatkowe funkcje przekaźników kontroli RM17

- Przekaźniki Zelio Control mają pomiar true RMS z wysoką częstotliwość próbkowania, to pozwala mieć prawdziwy pomiar nawet gdy sygnał jest zdeformowany.
- Przekaźnik działa poprawnie nawet gdy działa w systemie z falownikami lub innymi urządzeniami generującymi harmoniczne
- Wyposażone są we wskaźnik stanu kontroli LED, co ułatwia i przyśpiesza pracę
- Wielofunkcyjne przekaźniki RM17 posiadają zamykaną przezroczystą pokrywę, która zabezpiecza przed niepożądaną zmianą ustawień

Przykładowe zastosowania wielofunkcyjnych przekaźników kontroli

- Kontrola do podłączenia sprzętu ruchomego (sprzęt budowlany, maszyny rolnicze, chłodnie)
- Zabezpieczanie przed odwrotnym kierunkiem działania silnika (podnoszenia, przenoszenia, windy itd.)
- Kontrola czułego zasilania 3-fazowego
- Przełączanie awaryjne zasilania w nietypowych warunkach

Katalog: pobierz
Certyfikat: pobierz
Rysunek CAD: pobierz

Dane techniczne

Głębokość [mm]

72

Liczba styków przełącznych

1

Liczba styków rozwiernych

0

Liczba styków zwiernych

0

Rodzaj napięcia sterowniczego

AC

Rodzaj połączenia elektrycznego

Połączenie śrubowe

Rodzaj styku

Pojedyńczy

Stopień ochrony (IP)

IP20

Szerokość [mm]

17.5

Wysokość [mm]

90

Zakres pomiarowy napięcia[V]

184 - 528

Znamionowe napięcie sterowania Us dla AC 50 Hz [V]

208 – 480

Znamionowe napięcie sterowania Us dla AC 60 Hz [V]

208 – 480
