Przekaźniki interfejsowe RSL

Podpis zdjęcia

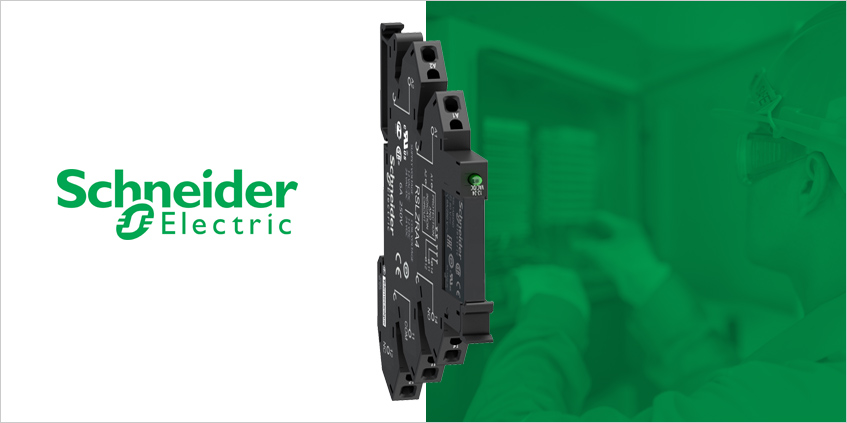

Przekaźniki RSL są kompaktowymi przekaźnikami o budowie modułowej. Mała szerokość pozwala zaoszczędzić przestrzeń podczas montażu.
linia

Przekaźniki zostały zbudowane w taki sposób żeby sprostać wymaganiom aplikacji z wysoką zdolnością wyłączania oraz dla aplikacji niskoprądowych. Ponadto przekaźniki posiadają gniazda ze zintegrowaną ochroną przed odwrotną polaryzacją. Dużą zaletą jest łatwość montażu na szynie DIN oraz możliwość wyboru między złączem śrubowym a zaciskiem sprężynowym.

Podpis zdjęcia

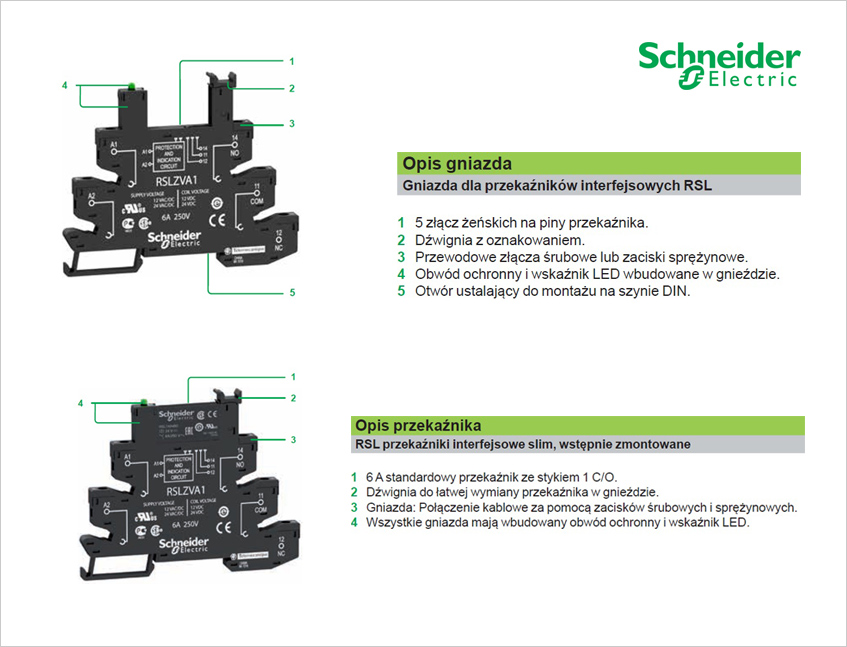

Opis przekaźników interfejsowych RSL

• Napięcie pracy: 12...230 VAC/DC,
• Napięcie sterowania : 12...60 VDC
• Typ styku, prąd termiczny : 1C/O, 6A
• Szerokość : 6.2mm
• Typ zacisków: śrubowy lub sprężynowy

Przekaźniki interfejsowe RSL są dostępne w 2 wersjach:

Złożone wstępnie: jedna referencja zawiera przekaźnik i gniazdo.

• Gniazdo posiada obwód ochronny (przed odwrotną polaryzacją i przepięciami) oraz wskaźnik LED w standardzie.
• Dostępne dwa rodzaje złącz: złącze śrubowe lub zaciski sprężynowe.

• Rozwiązanie złożone pokrywa szeroki zakres napięć od 12 do 230 V.

Do samodzielnego montażu:

• Przekaźnik i gniazdo są dobierane zgodnie z wymaganiami w zależności od napięcia roboczego aplikacji.
• Do serwisowania, przekaźnik RSL może zostać wymieniony bez odłączania okablowania gniazda.

Cechy przekaźników interfejsowych RSL

Zwiększona wydajność
• Gniazdo ze zintegrowaną ochroną przed odwrotną polaryzacją
• Przekaźniki spełniające wymagania aplikacji z wysoką zdolnością wyłączania lub aplikacji nisko prądowych
• Wskaźnik LED stanu zasilania i przekaźnika

Łatwa instalacja i okablowanie

• Dźwignia otwierania/zamykania do wymiany przekaźnika w gnieździe
• Łatwy montaż na szynie DIN
• Dodatkowe akcesoria
• Wybór między złączem śrubowym a zaciskiem sprężynowym
• Mała szerokość pozwala zaoszczędzić przestrzeń podczas montażu na szynie DIN.

Katalog: pobierz
Rysunek CAD: pobierz

Dane techniczne

Głębokość [mm]

101

Liczba styków przełącznych

1

Rodzaj napięcia sterowniczego

AC/DC

Rodzaj połączenia elektrycznego

Połączenie śrubowe/sprężynowe

Rodzaj styku

Pojedynczy

Szerokość [mm]

6.2

Wysokość [mm]

78,6

Znamionowe napięcie pracy Us dla AC/DC 50/60 Hz [V]

12 – 240

Znamionowe napięcie sterowania Us dla DC  [V]

12 - 60
