Łączniki sterownicze obrotowe T oraz rozłączniki izolacyjne P firmy Eaton


Wszędzie tam, gdzie potrzebne są ręczne układy przełączające trybami pracy lub wymagane jest rozłączenie izolacyjne lub serwisowe maszyny, zastosowanie znajdą łączniki obrotowe typu T oraz rozłączniki izolacyjne serii P firmy Eaton.

Urządzenia te cechują się wysoką wydajnością, niezawodnością pracy i kompaktową budową, co sprawia, że znajdują zastosowanie m.in. w aplikacjach przemysłowych i budownictwie komercyjnym. Dostępne są nie tylko w dziesiątkach standardowych konfiguracji dla różnych zakresów prądowych, ale także w formie łączników na zamówienie dobieranych pod konkretne wymagania i projekt klienta. Poniższy artykuł opisuje różnice konstrukcyjne pomiędzy seriami oraz najpopularniejsze urządzenia z gamy tych produktów.

linia
Przełączniki obrotowe serii T

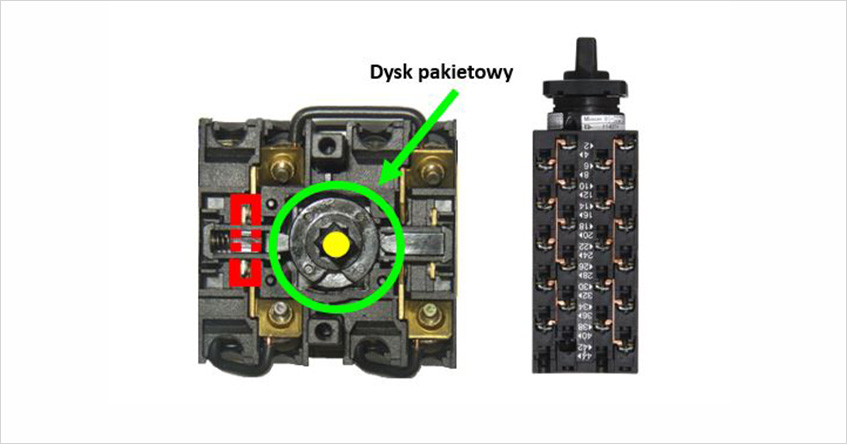

Ze względu na swoją budowę nazywane są często „krzywkami” lub „pakieciakami”. Składają się z od 1 do maks. 11 segmentów (pakietów), z których każdy posiada 2 niezależnie działające styki znajdujące się po obu stronach urządzenia, co daje łącznie możliwość wykonania łącznika o 22 stykach. Im więcej pakietów, tym urządzenie jest w rezultacie głębsze. Taka konstrukcja ma jednak swoje konsekwencje w tym, że nie da się rozbudować takiego łącznika, np. o kolejne dodatkowe styki. Innymi słowy, urządzenie wyprodukowane w fabryce ma konkretną specyfikację z niezmiennym układem styków i mostków.


Seria T dzieli się ze względu na:

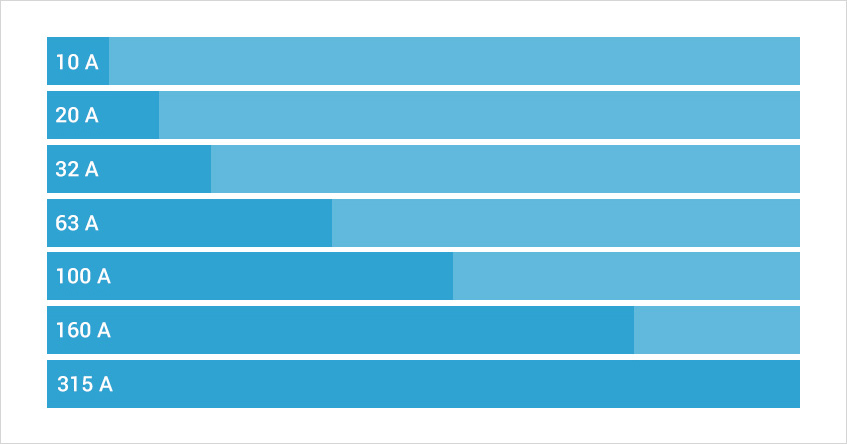

1. prąd znamionowy w zakresie od 10 do 315A


2. rodzaj montażu – najpopularniejsze rozwiązania:

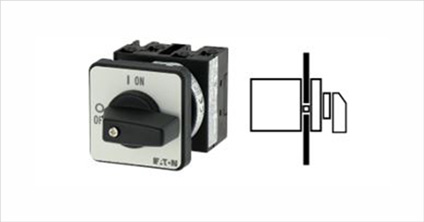

• natablicowe do zabudowy, np. na drzwiach szafy

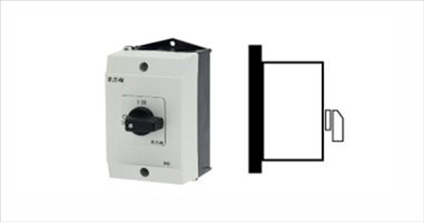

• w obudowie IP65 do powierzchniowego montażu

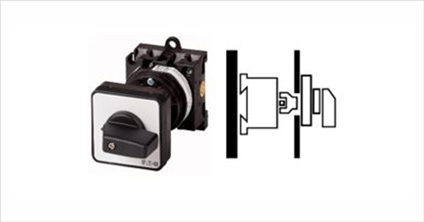

• rozłączne, gdzie urządzenie jest zamontowane na plecach obudowy (płycie montażowej lub szynie ), a rączka jest wyprowadzona na elewację szafy



Najpopularniejsze aplikacje łączników krzywkowych T to:

• rozłącznik ON-OFF
• rozłącznik z f. zatrzym. awaryjnego oraz z blok. rączką na kłódkę w poz. OFF
• rozłącznik główny, np. 6-biegunowy/8-biegunowy
• przełącznik 1-0-2
• przełącznik pracy 1-0-2 z obustronnym samopowrotem
• przełącznik HAND-0-AUTO lub HAND-AUTO
• przełącznik pracy bez położenia 0 – np. 1-2
• przełącznik wielopołożeniowy, tzw. „krokowy” – np. 0-1-2-3, 0-1-2-3-4, itd.
• przełącznik woltomierzy i amperomierzy
• przełącznik nawrotny L-0-P do silników
• przełącznik gwiazda-trójkąt do silników
• przełącznik 2 prędkości silnika (Dahlandera) do silników

Rozłączniki izolacyjne serii P

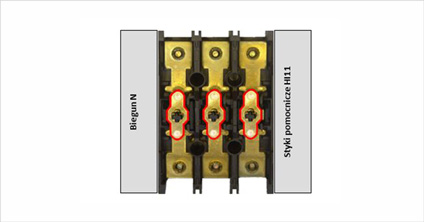

Budowa tych łączników jest zupełnie inna niż serii T. Występują one tylko jako rozłączniki izolacyjne, dlatego konstrukcja aparatu wymusza bezpośrednie działanie napędu ręcznego na styki. Dzięki temu położenie rączki jest 100% odwzorowaniem pozycji styków i zapewnia bezpieczeństwo rozłączenia. Urządzenia te występują standardowo w wykonaniu 3-biegunowym, ale mogą być dostarczone z dodatkowym 4-tym biegunem i/lub stykami pomocniczymi w konfiguracji 1NO+1NC. Biegun N i styki pomocnicze mogą być także dokupione osobno i domontowane z lewej lub prawej strony w późniejszym terminie.


Seria P dzieli się ze względu na:

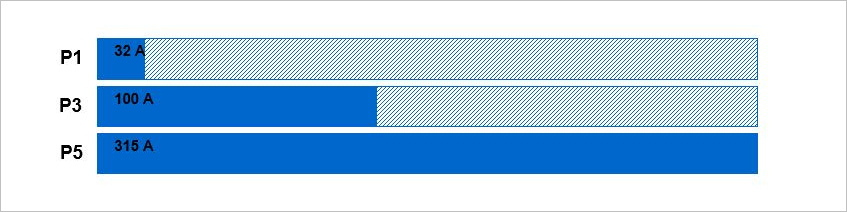

1. prąd znamionowy:


2. rodzaj montażu – najpopularniejsze rozwiązania:

• natablicowe do zabudowy, np. na drzwiach szafy

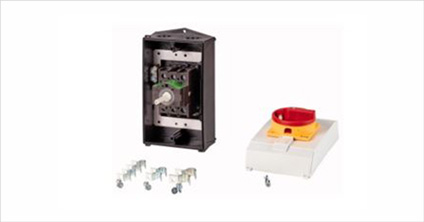

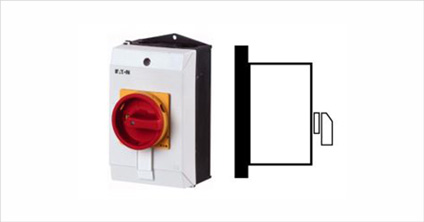

• w obudowie IP65 do powierzchniowego montażu

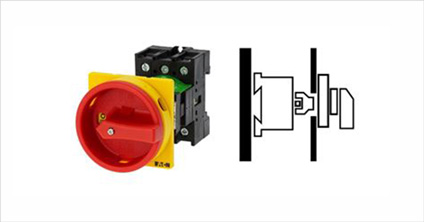

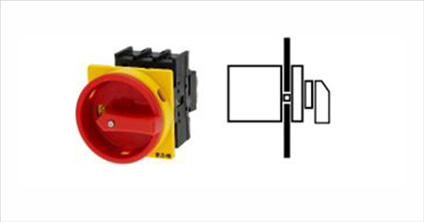

• rozłączne, gdzie urządzenie jest zamontowane na plecach obudowy (płycie montażowej), a rączka jest wyprowadzona na elewację szafy


Typowe zastosowanie serii P to:

• rozłącznik główny ON/OFF
• rozłącznik serwisowy z blok. rączką na kłódkę
• rozłącznik serwisowy z funkcją zatrzymania awaryjnego i blok. rączką na kłódkę.

Nowościami w ofercie są:

• rozłącznik w obudowie IP65, II klasy ochronności ze specjalną prefabrykowaną blachą ekranującą MBS spełniający wymagania elektrokompatybilności (EMC). Do zastosowania jako rozłącznik zasilania silnika sterowanego przez falownik,

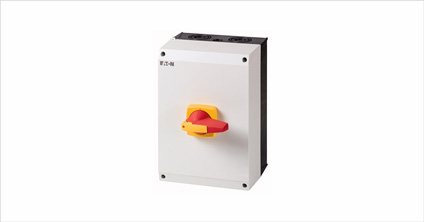

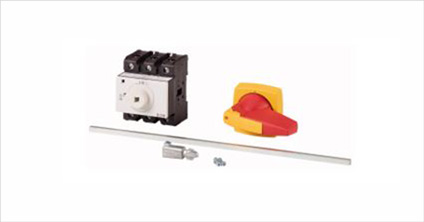

• rozłącznik rozłączny do 100A z metalowym przedłużeniem osi i z blokadą drzwiową uniemożliwiającą otworzenie drzwi przy włączonym napięciu. Jest on dostępny w kompletach lub w częściach, np. rozłącznik + wałek + rączka,

• rozłącznik DMM w obudowie IP65 o prądzie 125A i 160A . Rozszerza on portfolio aktualnych rozwiązań P1-P3 w obudowach IP65 do 100A.

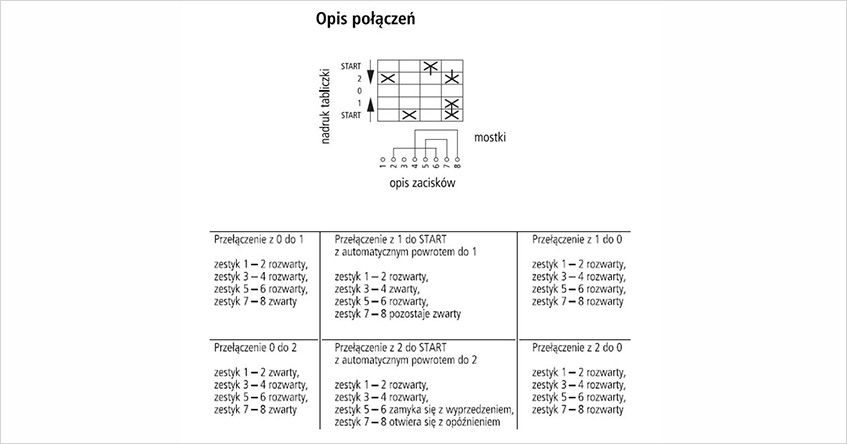

Poniżej przedstawiamy przykład, w jaki sposób odczytuje się poprawnie schemat diagramu łączeń dla tej gamy produktów. Wiedza ta ułatwi proces zamawiania niestandardowych łączników.
