Data publikacji: 09.11.2020

ClimaSys Smart Ventilation System - nowy system wentylacji Schneider


ClimaSys Smart Ventilation System (CSVS) to nowy zdigitalizowany system wentylacji Sarel, który zapewnia możliwość monitorowania pracy wentylatorów w szafach automatyki przemysłowej oraz rozdzielnicach elektrycznych. Głównym elementem rozwiązania ClimaSys Smart Ventilation System jest kontroler ClimaSys Filterstat. Dodatkowo w skład systemu wchodzi inteligentny wentylator, który dostarczany jest ze zintegrowanym inteligentnym filtrem oraz czujnikami do pomiaru poziomu pyłu i obrotów wentylatora.

linia
Kluczowe funkcje ClimaSys Smart Ventilation System (CSVS)

Do głównych funkcji ClimaSys Smart Ventilation System (CSVS) należą:

  • Wykrywanie złego stanu obudowy poprzez monitorowanie temperatury na wejściu oraz wyjściu
  • Wykrywanie problemów z wentylatorem poprzez monitorowanie:
    • Temperatury przepływu powietrza
    • Aktualnego poziomu zużytej energii
    • Pomiaru prędkości wentylatora
  • Wykrywanie problemów z filtrem na podstawie pomiaru:
    • Temperatury przepływu powietrza
    • Poziomu kurzu (0% czysty - 100% brudny)
    • Liczby wymian
    • Pozostałego czasu do następnej wymiany
System CSVS integruje czujniki z wentylatorów wlotowych, wentylatorów dachowych i wewnętrznych wentylatorów recyrkulacyjnych zamontowanych w obudowach Sarel. Sensory podłączone są do kontrolera ClimaSys Filterstat, który gromadzi informacje i na bieżąco wyświetla je na panelu.

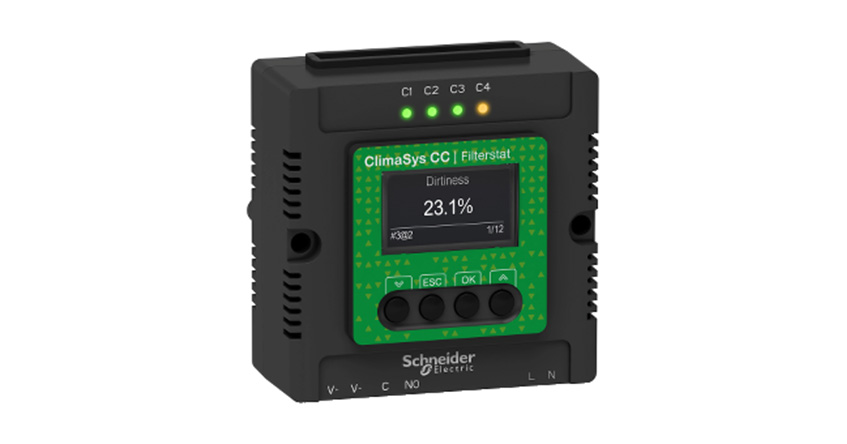

Kontoler ClimaSys Filterstat
Podpis zdjęciaKontoler ClimaSys Filterstat

Monitorowanie stanu instalacji elektrycznej

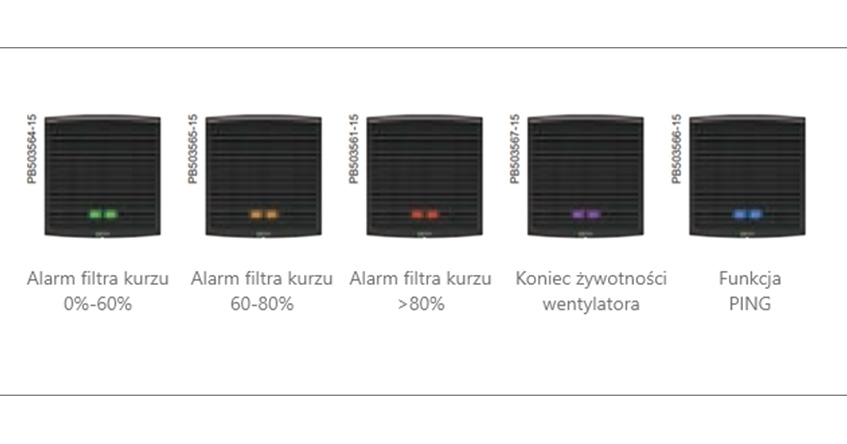

System CSVS oferuje różne typy alarmów, które informują o aktualnym stanie instalacji elektrycznej:

  • Alarm filtra kurzu - wydajność filtra jest niższa od poziomu zdefiniowanego przez użytkownika:
    • 0% - 60% - zielona dioda LED
    • 60% - 80% - pomarańczowa dioda LED
    • 80% - migająca czerwona dioda LED
  • Brak zasilania elektrycznego wentylatora - wentylator pracuje; jest odczyt obrotów, ale prąd czujnika wskazuje 0 mA.
  • Wolne obroty wentylatora - prędkość wentylatora jest poniżej poziomu zdefiniowanego przez użytkownika.
  • Zablokowane klapy wentylatora - wykryto zużycie w wentylatorze, ale prędkość obrotowa wynosi zero.
  • Alarm przegrzania przepływu powietrza - wentylator przekracza próg zdefiniowany przez użytkownika.
  • Alarm przegrzania lub obniżenia temperatury - na wlocie lub wylocie powietrza z kratek.
  • Żywotność wentylatora dobiegła końca - żywotność wentylatora dobiegła końca i należy go wymienić (przednie diody LED świecą na fioletowo).
  • Odchylenie Δt - Odchylenie Δt jest większe niż próg zdefiniowany przez użytkownika.
  • Czujnik zdalny niepodłączony / uszkodzony - urządzenie w sieci jest odłączone


Kompatybilność systemów wentylacyjnych Sarel

Rozwiązanie CSVS można wdrożyć także w istniejących systemach wentylacyjnych Sarel, gdyż w ofercie Schneider Electric dostępny jest zestaw montażowy do modernizacji, dzięki któremu możliwe jest monitorowanie szaf sterowniczych i instalacji przemysłowych. Komponenty są dostępne także jako pojedyncze elementy.

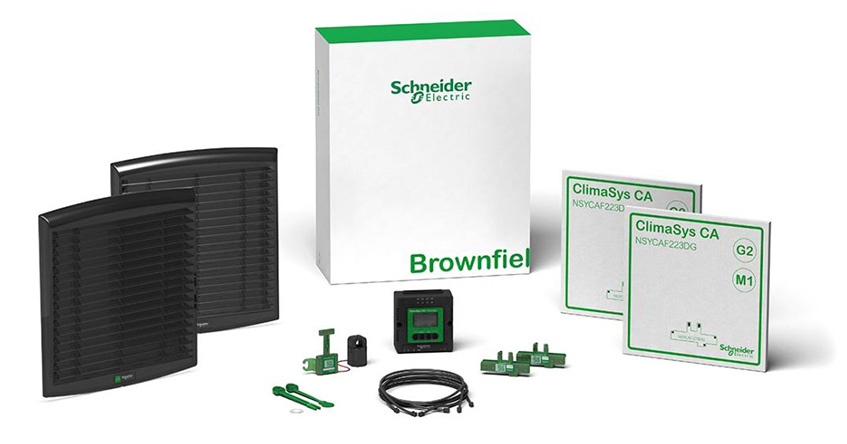

W skład zestawu montażowego, do modernizacji wentylacji Sarel, wchodzą:

  • 2 zewnętrzne osłony
  • 2 inteligentne filtry (2 maty filtracyjne G2 + 2 czujniki kurzu)
  • kontroler Filterstat (90-250 V, 50 Hz-60 Hz)
  • 3 kable
  • dodatkowe wyposażenie (naklejki i pomocnicze narzędzia do naklejek)

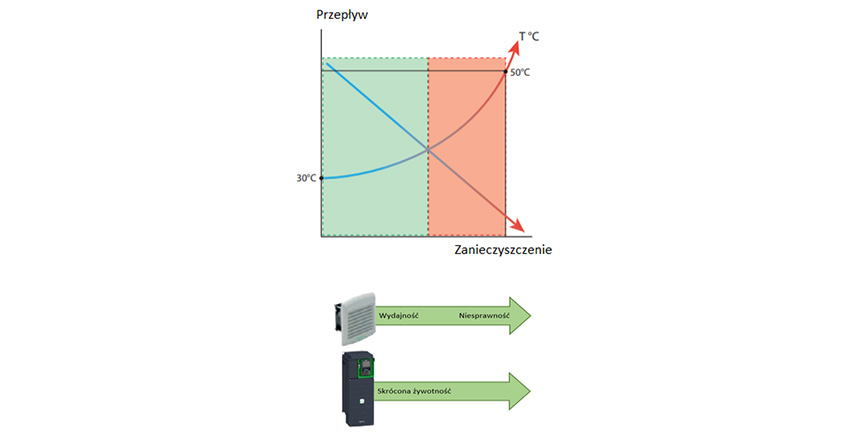

Zapobieganie awariom z ClimaSys Smart Ventilation System

Problemy generowane przez brudne filtry występują w 60% szaf sterowniczych i rozdzielnic elektrycznych. Ich konsekwencje to:

  • Wadliwe działanie produktów lub awarie:
    • Problemy z przegrzaniem
    • Problemy z przewodnością spowodowane kurzem
    • Uszkodzenie wewnętrznych ruchomych części
  • Zmniejszona żywotność zainstalowanego sprzętu
  • Niska sprawność energetyczna:
    • Nadmierne zużycie wentylatora
  • Problemy z bezpieczeństwem:
    • Ryzyko pożaru / poparzenia
Wszystkie te problemy wynikają z obecności kurzu, bądź awarii wentylatora. Można ich uniknąć, dzięki zastosowaniu inteligentnego systemu wentylacji CSVS, który pozwoli na monitorowanie szaf automatyki i rozdzielnic elektrycznych.
