Głowice termostatyczne

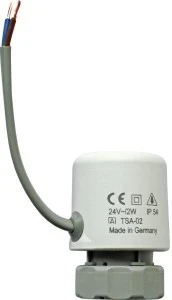

TSA02NC-24V to siłownik termiczny na napięcie 24 V AC/DC do elektrycznej regulacji zaworów ciepłej wody, w wykonaniu bezprądowo zamkniętym (NC). Wykonanie AFRISO z kablem przyłączeniowym i nakrętką łączącą do montażu bezpośrednio na zaworze lub na górnej części rozdzielacza.
Najważniejsze cechy
- zasilanie niskim napięciem 24 V AC lub DC
- w stanie beznapięciowym zawór zamknięty (NC)
- skok ponad 3 mm przy sile ok. 90 N
- obudowa IP54, praca w zakresie −5…+60 °C
Dane techniczne
| Zasilanie | 24 V AC/DC ±10 % |
|---|
| Moc | 2 W |
|---|
| Prąd maks. | 230 mA |
|---|
| Rodzaj | bezprądowo zamknięty (NC) |
|---|
| Skok | powyżej 3 mm w 3–6 min |
|---|
| Siła | ok. 90 N |
|---|
| Stopień ochrony | IP54 |
|---|
| Temperatura pracy | −5…+60 °C |
|---|
| Montaż | nakrętka łącząca, na zaworze lub górnej części rozdzielacza |
|---|
Zastosowanie
Regulacja strefowa w rozdzielaczach obiegów grzewczych pracujących na napięciu 24 V, z aktorem FAE14LPR serii 14. Do jednej strefy aktora podłącza się bezpośrednio dwa siłowniki.
Pytania z montażu
Skąd wziąć zasilanie 24 V dla siłowników?
Przy zasilaniu 24 V DC napięcie daje zasilacz SNT14-24V/24W lub SNT14-24V/48W zatrzaskiwany obok aktora FAE14LPR.
Jak ustawić rodzaj siłownika w aktorze?
Dolnym przełącznikiem na SA NC. Błędne ustawienie odwraca działanie ogrzewania.
