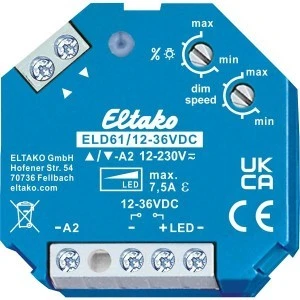

Eltako ELD61/12-36V DC - Ściemniacz LED, Power MOSFET do 7,5 A - ELD61/12-36V DC

Tranzystor MOSFET mocy do lamp LED 12–36 V DC do 4 A, modulacja szerokości impulsu PWM. Straty w trybie czuwania tylko 0,1 W. Możliwość regulacji minimalnej jasności i prędkości ściemniania. Z funkcją trybu dziecięcego i trybu uśpienia. Do montażu wpuszczanego. Długość 45 mm, szerokość 45 mm, głębokość 18 mm. Przełącznik ściemniacza dla obciążeń R i LED do 4 A w zależności od warunków wentylacji. Z funkcją łagodnego włączania i wyłączania w celu ochrony lampy. Napięcie zasilania od 12 do 36 V DC, w zależności od podłączonego oświetlenia LED. Wymagany jest impulsoodporny zasilacz. Uniwersalne napięcie sterujące 12–230 V UC, galwanicznie oddzielone od napięcia zasilania. Można podłączyć przyciski kierunkowe strzałka w górę/strzałka w dół lub te zaciski połączyć mostkiem i podłączyć przycisk jako przycisk uniwersalny. W przypadku przycisku uniwersalnego: krótkie polecenia sterujące włączają/wyłączają, stałe sterowanie zmienia jasność do maksymalnej wartości. Przerwanie sterowania zmienia kierunek ściemniania. W przypadku przycisku kierunkowego: włączanie i zwiększanie jasności za pomocą strzałki w górę, wyłączanie i zmniejszanie jasności za pomocą strzałki w dół. Podwójny impuls strzałką w górę powoduje zwiększenie jasności do pełnej jasności z ustawioną prędkością ściemniania (dimspeed). Ustawiony poziom jasności pozostaje zapisany po wyłączeniu (pamięć). W przypadku awarii zasilania pozycja przełącznika i poziom jasności są zapisywane i w razie potrzeby włączane po przywróceniu napięcia zasilania. Automatyczne elektroniczne zabezpieczenie przed przeciążeniem i wyłączenie w przypadku przegrzania. Dioda LED sygnalizuje sterowanie krótkim miganiem. Górnym pokrętłem %Lampe można ustawić minimalną jasność (pełne przyciemnienie). Dolnym pokrętłem dim speed można ustawić prędkość ściemniania. Jednocześnie zmienia się czas trwania funkcji Soft-In i Soft-Out. W przypadku przełącznika do pokoju dziecięcego (przycisk uniwersalny lub przycisk kierunkowy strzałka w górę): po włączeniu przycisku i przytrzymaniu go przez dłuższy czas, po około 1 sekundzie włącza się minimalna jasność i, dopóki przycisk jest przytrzymany, jasność powoli rośnie, bez zmiany ostatnio zapisanego poziomu jasności. W przypadku przełącznika drzemki (przycisk uniwersalny lub przycisk kierunkowy strzałka w dół): podwójny impuls powoduje ściemnienie oświetlenia od aktualnego ustawienia ściemniania do minimalnej jasności i wyłączenie. Maksymalny czas ściemniania wynoszący 60 minut zależy od aktualnego ustawienia ściemniania i ustawionej minimalnej jasności i może zostać odpowiednio skrócony. Krótkie naciśnięcie przycisku w dowolnym momencie podczas procesu ściemniania powoduje wyłączenie oświetlenia. Długie naciśnięcie przycisku podczas procesu ściemniania powoduje zwiększenie jasności i zakończenie funkcji drzemki.
