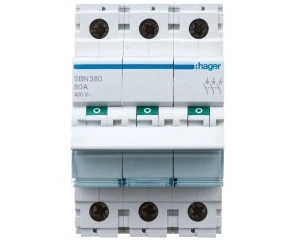

Rozłącznik modułowy izolacyjny 3P 80A SBN380 to trzybiegunkowy rozłącznik izolacyjny przeznaczony do odłączania obwodów trójfazowych niskiego napięcia. Produkt służy jako rozłącznik główny lub kompaktowy do montażu czołowego centralnego w panelach sterowniczych i obudowach maszyn.
Wymiary (gł. x wys. x szer.): 68 mm x 83 mm x 52,5 mm
Moment dokręcania styków: 3,6 Nm
Budowa: urządzenie mocowane na stałe; przeznaczony do montażu czołowego centralnego
Funkcje instalacyjne: może pełnić rolę rozłącznika głównego i rozłącznika kompaktowego; nie jest przeznaczony do instalacji w tablicach rozdzielczych
Zastosowanie produktu
Odcinanie zasilania w obwodach trójfazowych do 80 A w maszynach i panelach sterowniczych
Funkcja rozłącznika głównego w instalacjach przemysłowych i automatyce
Stosowanie jako rozłącznik kompaktowy współpracujący z bezpiecznikami (prąd zwarciowy z bezpiecznikami 960 A)
Montaż czołowy centralny w obudowach maszynowych i panelach operatorskich
FAQ - Najczęściej zadawane pytania i odpowiedzi
Czy rozłącznik SBN380 można instalować w standardowej tablicy rozdzielczej? Nie. Rozłącznik SBN380 nie jest przeznaczony do instalacji w tablicach rozdzielczych; jest urządzeniem mocowanym na stałe i zaprojektowanym do montażu czołowego centralnego w panelach lub obudowach maszyn.
Jakie narzędzie zastosować przy dokręcaniu styków rozłącznika SBN380? Należy stosować klucz dynamometryczny ustawiony na moment 3,6 Nm. Dodatkowo dobierz przekrój przewodów i końcówki kablowe zgodnie z obciążalnością 80 A oraz z zasadami prawidłowego przygotowania przewodów.
Dane techniczne
CN
85365080
Znamionowy prąd ciągły Iu [A]
80
Stopień ochrony (IP) części czołowej
IP20
Jako rozłącznik główny
Tak
Odpowiedni do montażu czołowego centralnie
Tak
Maksymalne znamionowe napięcie pracy Ue AC [V]
440
PKWiU
27.33.11.0
Liczba biegunów
3
Rodzaj elementu przełączającego
Przełącznik
Jako rozłącznik kompaktowy
Tak
Odpowiedni do instalacji w tablicach rozdzielczych
Nie
Budowa urządzenia
Urządzenie mocowane na stałe
Dane logistyczne
Kod kreskowy
3250615510266
Szerokość opakowania [mm]
75
Waga z opakowaniem [kg]
0.22
Opakowanie zbiorcze produktu
1/4 szt.
Wysokość opakowania [mm]
55
Długość opakowania [mm]
85
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
Producent / Podmiot odpowiedzialny
Nazwa producentaHAGER POLSKA SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ
Przełącznik SBN380 renomowanej niemieckiej firmy Hager o prądzie znamionowym 80A 400V. Produkt jest dobrze wykonany z solidnego tworzywa przez co nie następuje jego uszkodzenie przy dokręcaniu co nie jest takie oczywistę przy chińskich konkurencyjnych produktach. Produkt przystosowany jest do pracy w temperaturach od -20 do 50°C.
