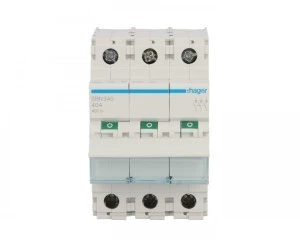

Rozłącznik modułowy SBN340 3P 40A to izolacyjny rozłącznik modułowy przeznaczony do odłączania obwodów trójfazowych w instalacjach niskiego napięcia. Produkt jest stosowany w rozdzielnicach modułowych jako element izolacji i operacyjnego odłączania zasilania.
Cechy techniczne
Konfiguracja: 3 bieguny (3P), liczba styków zwiernych: 3; styków rozwiernych i przełącznych: 0.
Prąd znamionowy: 40 A.
Napięcie pracy: do 400 V AC (przeznaczony do instalacji trójfazowych niskiego napięcia).
Wytrzymałość zwarciowa: do 600 A (zgodnie z danymi producenta dotyczących odporności na prąd zwarciowy).
Straty mocy: 1,1 W na biegun przy prądzie nominalnym.
Wymiary: głębokość montażowa 68 mm, wysokość 83 mm, szerokość 52,5 mm (szerokość odpowiada 3 modułom na szynie montażowej).
Stopień ochrony: IP20; zakres temperatur pracy: -40 °C do 80 °C.
Funkcja przełączająca: wyłącznik (przeznaczony do izolacji i odłączania obwodów).
Zgodność z normami technicznymi: konstrukcja zgodna z normami IEC; materiał i proces produkcji uwzględniają wymagania dyrektywy RoHS.
Zastosowanie produktu
Izolacja i bezpieczne odłączanie obwodów trójfazowych w rozdzielnicach modułowych budynków i obiektów przemysłowych.
Stosowanie w tablicach rozdzielczych jako element umożliwiający pracę serwisową i konserwacyjną przy odłączonym zasilaniu.
Wykorzystanie w instalacjach niskiego napięcia do selektywnego odłączania fragmentów sieci i ochrony personelu podczas prac eksploatacyjnych.
Dane techniczne
CN
85365080
Funkcja przełączająca
Wyłącznik
Prąd znamionowy [A]
40
Liczba styków zwiernych
3
Liczba styków przełącznych
0
Szerokość wyrażona liczbą modułów
3
PKWiU
27.33.11.0
Głębokość wbudowania [mm]
68
Napięcie znamionowe [V]
250
Liczba styków rozwiernych
0
Znamionowa zdolność łączeniowa [kA]
6
Stopień ochrony (IP)
IP2X
Dane logistyczne
Kod kreskowy
3250615510181
Szerokość opakowania [mm]
75
Waga z opakowaniem [kg]
0.25
Opakowanie zbiorcze produktu
1/4 szt.
Wysokość opakowania [mm]
55
Długość opakowania [mm]
85
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
Producent / Podmiot odpowiedzialny
Nazwa producentaHAGER POLSKA SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ
Przełącznik SBN renomowanej niemieckiej firmy Hager o prądzie znamionowym 40A 400V. Produkt jest dobrze wykonany z solidnego tworzywa przez co nie następuje jego uszkodzenie przy dokręcaniu co nie jest takie oczywistę przy chińskich konkurencyjnych produktach. Produkt przystosowany jest do pracy w temperaturach od -20 do 50°C.
