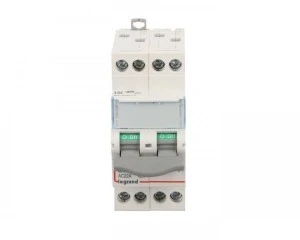

Rozłącznik modułowy 20A 4P FR304 004362/406477
Rozłącznik modułowy FR304 20A 4P to dwumodułowy rozłącznik izolacyjny przeznaczony do odłączania obwodów prądu przemiennego o napięciu znamionowym do 400 V. Produkt stosowany w rozdzielnicach na szynie TH35 do izolacji i prac serwisowych w instalacjach mieszkaniowych, komercyjnych i przemysłowych.
Cechy techniczne
- Prąd znamionowy: 20 A, rodzaj napięcia: AC.
- Liczba biegunów: 4 (4P); liczba styków zwiernych: 4; brak styków rozwiernych i przełącznych.
- Napięcie znamionowe: 400 V; kategoria pracy: AC-22A zgodnie z IEC/EN 60947-3.
- Szerokość: 2 moduły (dwumodułowy); głębokość wbudowania: 44 mm.
- Montaż: na wsporniku szynowym TH35; przyłącza możliwe za pomocą szyn grzebieniowych lub sztyftowych.
- Dźwignia włączenia: szara; brak lampki sygnalizacyjnej.
- Trwałość mechaniczna/elektryczna: 20 000 łączeń pod obciążeniem.
- Zakres temperatur pracy: -25°C do +70°C; napięcie udarowe (impulsowe): 6 kV.
- Funkcja przełączająca: wyłącznik; wymuszone otwarcie styków: brak (zgodnie z DIN VDE 0113 - nie dotyczy).
Zastosowanie produktu
- Izolacja obwodów zasilających w rozdzielnicach i szafach sterowniczych.
- Odłączanie grup obwodów podczas prac serwisowych i konserwacyjnych.
- Zastosowanie w instalacjach mieszkaniowych, biurowych i przemysłowych wymagających 4-biegunowego odłączenia.
- Integracja z systemami dystrybucji zasilania wykorzystującymi szyny grzebieniowe lub sztyftowe.
