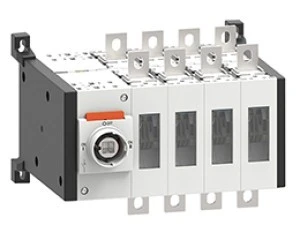

Rozłącznik izolacyjny w układzie przełącznym I‑0‑II 4P 250A GLC0250T4C1
- Producent:LOVATO
- Seria produktu:GLC
- Indeks producenta:GLC0250T4C1
- Indeks TIM:0004-00013-51197
- Kategoria:Rozłączniki izolacyjne
- Ocena:
Cena:
Układy przełączne I-0-II dostarczane są jako wykonania trzy lub czteropolowe.
Dostępne są wykonania na prądy: 160, 200, 250, 315, 320, 400, 500 i 630A. Napięcie łączeniowe do 690 VAC.
Rozłączniki izolacyjne w układzie przełącznym montuje się na płycie montażowej przy użyciu śrub.
Rozłączniki izolacyjne i układy przełączne dostarczane są standardowo bez pokrętła. Do przełączania należy dobrać właściwe pokrętło. Dostępne są dwie wersje: z przełączaniem bezpośrednim (montaż pokrętła bezpośrednio na przełączniku) oraz ze sprzęgłem drzwiowym (trzpień plus pokrętło do montażu na drzwiach tablicy rozdzielczej.
Rozłączniki izolacyjne w układzie przełącznym serii wykonano w kompaktowej obudowie:
- szerokość 185mm dla wersji trzypolowych do 315A, 237mm dla wykonań od 320A do 500A i 263mm dla wykonania 630A;
- szerokość 220mm dla wersji czteropolowych do 315A, 281mm dla wykonań od 320A do 500A i 317mm dla wykonania 630A.
Dostępne są inne elementy dodatkowe, takie jak: zestyki pomocnicze, mostki łączeniowe, zaciski neutralne i uziemienia, osłony zacisków i inne.
Pełna informacja techniczna przedstawiona jest w naszym katalogu oraz instrukcjach technicznych.
Dane techniczne
CN
8536508000
Stopień ochrony (IP) części czołowej
IP20
Odpowiedni do montażu płaskiego
Z mechanizmem ryglującym
Odpowiedni do instalacji w tablicach rozdzielczych
Odpowiedni do montażu pośredniego
Jako rozłącznik kompaktowy
Jako rozłącznik bezpieczeństwa
Opcjonalny wyzwalacz napięciowy
Odpowiedni do montażu czołowego centralnie
Znamionowy prąd ciągły Iu [A]
250
Liczba styków pomocniczych zwiernych
0
Maksymalne znamionowe napięcie pracy Ue AC [V]
690
Znamionowy warunkowy prąd zwarciowy Iq [kA]
100
PKWiU
27.33.11.0
Jako rozłącznik główny
Rodzaj elementu przełączającego
Pokrętło
Rodzaj przyłącza obwodu głównego
Połączenie śrubowe
Opcjonalny napęd silnikowy
Wbudowany napęd silnikowy
Jako rozłącznik serwisowy
Jako wyłącznik awaryjny
Odpowiedni do montażu czołowego 4-otwory
Liczba biegunów
4
Liczba styków pomocniczych rozwiernych
0
Liczba styków pomocniczych przełącznych
0
Znamionowa moc pracy dla AC-23, 400 V [kW]
140
Dane logistyczne
Ean
8013975242216
Szerokość opakowania [mm]
200
Waga z opakowaniem [kg]
4.50
Wysokość opakowania [mm]
160
Długość opakowania [mm]
230
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
