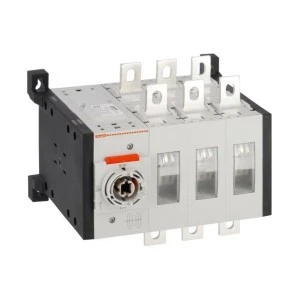

Rozłącznik izolacyjny w układzie przełącznym I‑0‑II 3P 400A GLC0400C1
- Producent:LOVATO
- Seria produktu:GLC
- Indeks producenta:GLC0400C1
- Indeks TIM:0001-00013-68407
- Kategoria:Rozłączniki izolacyjne
- Ocena:
Cena:
ROZŁĄCZNIK IZOLACYJNY W UKŁADZIE PRZEŁĄCZNYM 1-0-2, 3 POLOWY, BEZ POKRĘTŁA 400A (ITH), 400A (IE/AC31B, AC32B i AC33B)
Dostępne są dwa sposoby przełączania: bezpośrednie oraz ze sprzęgłem drzwiowym (pokrętło na drzwiach szafy).
Przełączanie bezpośrednie - należy zamontować pokrętło GLX62B (czarne)
Przełączanie na drzwiach szafy - należy zamontować pokrętło GLX62CB (czarne) oraz trzpień z serii GLX7… (dostępne są trzpienie od długościach od 150 do 500 mm).
Więcej o akcesoriach w załączonych poniżej kartach katalogowych i instrukcjach.
Podstawowe dane techniczne:
Znamionowe napięcie izolacji Ui 1 000 V
Znamionowe napięcie udarowe Uimp 12 kV
Znamionowa moc robocza AC23A: 200 kW przy 400 VAC, 400 kW przy 690 VAC
Zdolność załączania AC23A: 4 000 A przy 400 VAC
Zdolność wyłączania AC23A: 3 200 A przy 400 VAC
Trwałość mechaniczna: 10 000 cykli
Montaż: na płycie przy pomocy śrub
Temperatura pracy: od -25 do +55 °C
Przekrój przewodów: min. 1x185 mm², maks. 2x185 mm²
Dane techniczne
CN
8536508000
Jako rozłącznik główny
Rodzaj elementu przełączającego
Pokrętło
Odpowiedni do instalacji w tablicach rozdzielczych
Wbudowany napęd silnikowy
Jako rozłącznik serwisowy
Jako wyłącznik awaryjny
Liczba biegunów
3
Liczba styków pomocniczych rozwiernych
0
Liczba styków pomocniczych przełącznych
3
Znamionowa moc pracy dla AC-23, 400 V [kW]
200
PKWiU
27.33.11.0
Odpowiedni do montażu płaskiego
Z mechanizmem ryglującym
Opcjonalny napęd silnikowy
Jako rozłącznik kompaktowy
Jako rozłącznik bezpieczeństwa
Opcjonalny wyzwalacz napięciowy
Znamionowy prąd ciągły Iu [A]
400
Liczba styków pomocniczych zwiernych
0
Maksymalne znamionowe napięcie pracy Ue AC [V]
690
Znamionowy warunkowy prąd zwarciowy Iq [kA]
80
Dane logistyczne
Ean
8013975267141
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
