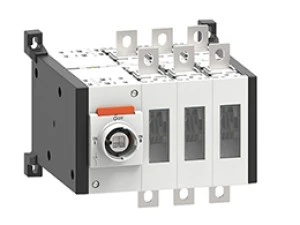

Rozłącznik izolacyjny w układzie przełącznym I‑0‑II 3P 200A GLC0200C1
- Producent:LOVATO
- Seria produktu:GLC
- Indeks producenta:GLC0200C1
- Indeks TIM:0004-00013-51192
- Kategoria:Rozłączniki izolacyjne
- Ocena:
Cena:
ROZŁĄCZNIK IZOLACYJNY W UKŁADZIE PRZEŁĄCZNYM 1-0-2, 3 POLOWY, BEZ POKRĘTŁA 200A (ITH), 200A (IE/AC31B, AC32B i AC33B)
Dostępne są dwa sposoby przełączania: bezpośrednie oraz ze sprzęgłem drzwiowym (pokrętło na drzwiach szafy).
Przełączanie bezpośrednie - należy zamontować pokrętło GLX61DB (czarne)
Przełączanie na drzwiach szafy - należy zamontować pokrętło GLX61CB (czarne) oraz trzpień z serii GLX7… (dostępne są trzpienie od długościach od 150 do 500 mm).
Więcej o akcesoriach w załączonych poniżej kartach katalogowych i instrukcjach.
Podstawowe dane techniczne:
Znamionowe napięcie izolacji Ui 1 000 V
Znamionowe napięcie udarowe Uimp 12 kV
Znamionowa moc robocza AC23A: 110 kW przy 400 VAC, 200 kW przy 690 VAC
Zdolność załączania AC23A: 2 000 A przy 400 VAC
Zdolność wyłączania AC23A: 1 600 A przy 400 VAC
Trwałość mechaniczna: 20 000 cykli
Montaż: na płycie przy pomocy śrub
Temperatura pracy: od -25 do +55 °C
Przekrój przewodów: min. 70 mm², maks. 185 mm²
Dane techniczne
CN
8536508000
Stopień ochrony (IP) części czołowej
IP20
Odpowiedni do montażu płaskiego
Z mechanizmem ryglującym
Odpowiedni do instalacji w tablicach rozdzielczych
Odpowiedni do montażu pośredniego
Jako rozłącznik kompaktowy
Jako rozłącznik bezpieczeństwa
Opcjonalny wyzwalacz napięciowy
Odpowiedni do montażu czołowego centralnie
Znamionowy prąd ciągły Iu [A]
200
Liczba styków pomocniczych zwiernych
0
Maksymalne znamionowe napięcie pracy Ue AC [V]
690
Znamionowy warunkowy prąd zwarciowy Iq [kA]
100
PKWiU
27.33.11.0
Jako rozłącznik główny
Rodzaj elementu przełączającego
Pokrętło
Rodzaj przyłącza obwodu głównego
Połączenie śrubowe
Opcjonalny napęd silnikowy
Wbudowany napęd silnikowy
Jako rozłącznik serwisowy
Jako wyłącznik awaryjny
Odpowiedni do montażu czołowego 4-otwory
Liczba biegunów
3
Liczba styków pomocniczych rozwiernych
0
Liczba styków pomocniczych przełącznych
0
Znamionowa moc pracy dla AC-23, 400 V [kW]
110
Dane logistyczne
Ean
8013975242162
Szerokość opakowania [mm]
200
Waga z opakowaniem [kg]
4.50
Wysokość opakowania [mm]
160
Długość opakowania [mm]
230
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
