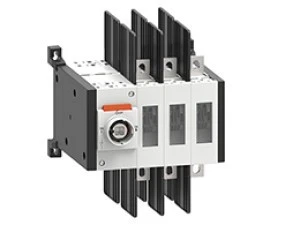

Rozłącznik izolacyjny w układzie przełącznym I‑0‑II 3P 200A UL1008 GLC0200C1UL

Układy przełączne I-0-II dostarczane są jako wykonania trzy lub czteropolowe.

Dostępne są wykonania na prądy: 160, 200, 250, 315, 320, 400, 500 i 630A. Napięcie łączeniowe do 690 VAC.

Rozłączniki izolacyjne w układzie przełącznym montuje się na płycie montażowej przy użyciu śrub.

Rozłączniki izolacyjne i układy przełączne dostarczane są standardowo bez pokrętła. Do przełączania należy dobrać właściwe pokrętło. Dostępne są dwie wersje: z przełączaniem bezpośrednim (montaż pokrętła bezpośrednio na przełączniku) oraz ze sprzęgłem drzwiowym (trzpień plus pokrętło do montażu na drzwiach tablicy rozdzielczej.

Rozłączniki izolacyjne w układzie przełącznym serii wykonano w kompaktowej obudowie:

- szerokość 185mm dla wersji trzypolowych do 315A, 237mm dla wykonań od 320A do 500A i 263mm dla wykonania 630A;

- szerokość 220mm dla wersji czteropolowych do 315A, 281mm dla wykonań od 320A do 500A i 317mm dla wykonania 630A.

Dostępne są inne elementy dodatkowe, takie jak: zestyki pomocnicze, mostki łączeniowe, zaciski neutralne i uziemienia, osłony zacisków i inne.

Pełna informacja techniczna przedstawiona jest w naszym katalogu oraz instrukcjach technicznych.
