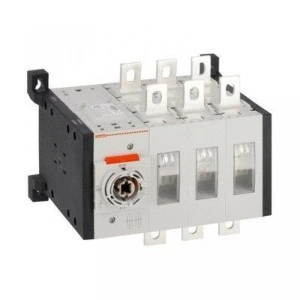

Rozłącznik izolacyjny w układzie przełącznym I‑0‑II 3P 320A GLC0320C1

ROZŁĄCZNIK IZOLACYJNY W UKŁADZIE PRZEŁĄCZNYM 1-0-2, 3 POLOWY, BEZ POKRĘTŁA 320A (ITH), 320A (IE/AC31B, AC32B i AC33B)

Dostępne są dwa sposoby przełączania: bezpośrednie oraz ze sprzęgłem drzwiowym (pokrętło na drzwiach szafy).

Przełączanie bezpośrednie - należy zamontować pokrętło GLX62B (czarne)

Przełączanie na drzwiach szafy - należy zamontować pokrętło GLX62CB (czarne) oraz trzpień z serii GLX7… (dostępne są trzpienie od długościach od 150 do 500 mm).

Więcej o akcesoriach w załączonych poniżej kartach katalogowych i instrukcjach.

Podstawowe dane techniczne:

Znamionowe napięcie izolacji Ui 1 000 V

Znamionowe napięcie udarowe Uimp 12 kV

Znamionowa moc robocza AC23A: 160 kW przy 400 VAC, 315 kW przy 690 VAC

Zdolność załączania AC23A: 3 200 A przy 400 VAC

Zdolność wyłączania AC23A: 2 560 A przy 400 VAC

Trwałość mechaniczna: 10 000 cykli

Montaż: na płycie przy pomocy śrub

Temperatura pracy: od -25 do +55 °C

Przekrój przewodów: min. 1x185 mm², maks. 2x185 mm²
