Charakterystyka ogólna
Rozłącznik izolacyjny to element aparatury modułowej, który ma dwie funkcje do spełnienia. Przede wszystkim przewodzi on prąd w warunkach znamionowych, a także podczas przeciążeń, zwarć czy innych awarii. Jednak może to robić tylko przez określony czas. Ponadto rozłącza obwód on w warunkach znamionowych oraz przeciążeniowych. Kolejnym jego zadaniem jest izolowanie obwodu, a więc zapewnienie bezpiecznej pracy podczas obsługi urządzeń i sieci.Rozłączniki takie stosuje się w rozdzielniach do odłączania napięcia od wszystkich obwodów. Jest to bowiem główny wyłącznik awaryjny.Rozłączniki izolacyjne dzieli się na w zależności od ich biegunów. Dzielimy je na 1-biegunowe, 2-biegunowe, 3-biegunowe oraz 4-biegunowe. Pierwsze są przeznaczone do rozłączania faz, a więc odcinania dopływu prądu w określonych częściach instalacji. Drugie do całkowitej izolacji danego obwodu od sieci. Rozłączniki izolacyjne 3-biegunowe służą z kolei do rozłączania faz i do odłączania dopływu prądu do konkretnych części instalacji. Ostatnie natomiast do całkowitej izolacji obwodu od sieci.
PARAMETRY PRODUKTU:
EAN: 3250615589989

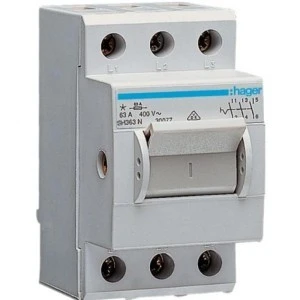

Oznaczenie handlowe: SH363N
Rodzaj: rozłączniki izolacyjne
Liczba biegunów: 3P
Liczba modułów 18mm: 2,5
Prąd znamionowy In: 63 A
Napięcie znamionowe łączeniowe Ue (AC): 400 V
Częstotliwość znamionowa: 50/60 Hz
Maks. straty mocy dla prądu znamionowego: 7,8 W
Przyłącze: ze śrubą
Maks. przekrój przewodów podłączeniowych: 16 mm² (linka), 25 mm² (drut)
Moment dokręcający: 2 Nm
Stopień ochrony: IP20
Wymiary (szer. × wys. × gł.): 43,75×77×65 mm
Normy: IEC/EN 60669-1, EN/IEC 60669-2-4
