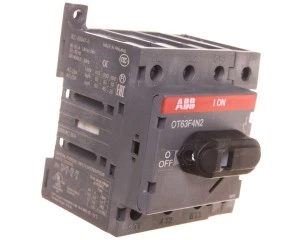

Rozłącznik izolacyjny 4P 63A bez napędu OT63F4N2 1SCA105365R1001
Rozłącznik izolacyjny 4-biegunowy OT63F4N2 o znamionowym prądzie 63 A, przeznaczony do odłączania i izolowania obwodów niskiego napięcia. Produkt stosowany jako rozłącznik główny w rozdzielnicach przemysłowych i budynkowych.
Cechy techniczne
- Znamionowy prąd ciągły Iu: 63 A
- Liczba biegunów: 4 (4P)
- Maksymalne znamionowe napięcie pracy Ue AC: 750 V
- Znamionowa moc pracy dla AC-23, 400 V: 20 kW
- Stopień ochrony części czołowej: IP20
- Rodzaj przyłącza obwodu głównego: połączenie śrubowe; dopuszczalny przekrój przewodów: 1,5–35 mm²
- Rodzaj elementu przełączającego: dźwignia; brak wbudowanego napędu silnikowego i opcjonalnych napędów
- Liczba styków pomocniczych: brak (zwiernych, rozwiernych i przełącznych = 0)
- Możliwości montażu: montaż czołowy (4-otwory), montaż pośredni oraz instalacja w tablicach rozdzielczych; urządzenie mocowane na stałe
- Stopień zanieczyszczenia pracy: 3
- Wymiary: szer. 70 mm, gł. 91,5 mm, wys. 72,5 mm; masa netto: 0,31 kg
- Nieprzeznaczony do pełnienia funkcji wyłącznika awaryjnego, rozłącznika bezpieczeństwa ani rozłącznika serwisowego
Zastosowanie produktu
- Jako rozłącznik główny w rozdzielnicach niskiego napięcia dla obwodów do 63 A
- W instalacjach przemysłowych i budynkowych do izolowania zasilania przed pracami eksploatacyjnymi i przeglądami
- W zasilaniach maszyn i urządzeń jako manualny punkt odłączenia dla obwodów zasilających
- Do zabudowy czołowej w panelach sterowniczych oraz montażu pośredniego i na szynie w tablicach rozdzielczych
