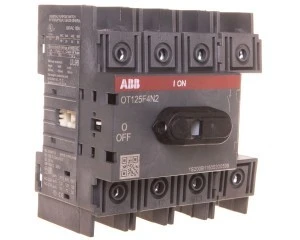

Rozłącznik izolacyjny 4P 125A z napędem bezpośrednim OT125F4N2 1SCA105051R1001
OT125F4N2 to czterobiegunowy rozłącznik izolacyjny o znamionowym prądzie 125 A przeznaczony do stosowania jako rozłącznik główny w instalacjach niskiego napięcia; konstrukcja przewiduje napęd od strony czołowej bez wałka i rączki.
Cechy techniczne
- Znamionowy prąd ciągły Iu: 125 A; liczba biegunów: 4 (4P).
- Maksymalne znamionowe napięcie pracy Ue AC: 750 V.
- Napęd: napęd bezpośredni od frontu; brak wałka i rączki; brak wbudowanego i opcjonalnego napędu silnikowego.
- Stopień ochrony części czołowej: IP20.
- Przyłącze obwodu głównego: połączenie śrubowe; dopuszczalne przekroje przewodów: 10–70 mm².
- Brak styków pomocniczych (zwiernych, rozwiernych i przełącznych) oraz brak mechanizmu ryglującego.
- Montaż: urządzenie mocowane na stałe; przewidziany montaż na płycie lub na szynie DIN; odpowiedni do montażu czołowego (4-otwory).
- Konstrukcja i wymiary: szerokość 96,5 mm, głębokość 100 mm, wysokość 74 mm; masa netto: 0,49 kg.
- Może pełnić funkcję rozłącznika głównego; nie jest przeznaczony do montażu płaskiego ani do instalacji w standardowych tablicach rozdzielczych.
Zastosowanie
- Jako rozłącznik główny w rozdzielnicach maszynowych i szafach sterowniczych wymagających urządzeń mocowanych na stałe i obsługi od frontu.
- Odłączanie i izolacja obwodów zasilających w instalacjach trójfazowych do 750 V AC z przewodami 10–70 mm².
- Stosowanie w aplikacjach przemysłowych i energetycznych, gdzie preferowane są połączenia śrubowe i brak dodatkowych styków pomocniczych.
- Montaż na płycie lub szynie DIN w obudowach i szafach zaprojektowanych pod rozłączniki mocowane na stałe (niezalecany do standardowych tablic rozdzielczych).
