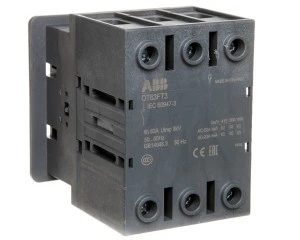

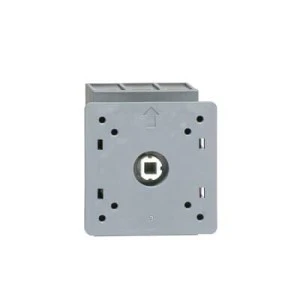

Rozłącznik izolacyjny 3P 63A bez napędu do wbudowania OT63FT3 1SCA105382R1001
Trójpolowy rozłącznik izolacyjny OT63FT3 o znamionowym prądzie ciągłym 63 A, przeznaczony do montażu na drzwiach szaf sterowniczych (wersja bez wbudowanego napędu). Urządzenie pełni funkcję rozłącznika głównego w układach trójfazowych do 750 V AC.
Cechy techniczne
- Znamionowy prąd ciągły Iu: 63 A
- Liczba biegunów: 3 (3P)
- Maksymalne znamionowe napięcie pracy Ue AC: 750 V (zakres nominalny 380–690 V)
- Stopień ochrony części czołowej: IP20
- Rodzaj przyłącza obwodu głównego: połączenie śrubowe
- Rodzaj elementu przełączającego: dźwignia
- Wbudowany napęd silnikowy: brak; opcjonalny napęd/wyzwalacz: niedostępne
- Mechanizm ryglujący: nie
- Przeznaczenie funkcjonalne: rozłącznik główny (nie jako wyłącznik awaryjny, rozłącznik bezpieczeństwa ani rozłącznik serwisowy)
- Budowa: urządzenie mocowane na stałe, przeznaczone do montażu na drzwiach szafy
- Wymiary (S × W × G): 65 × 69 × 72 mm; masa netto: 0,26 kg
- Materiały: zgodne z wymogami RoHS i REACH; konstrukcja zgodna z normami IEC/UL
Zastosowanie
- Izolacja zasilania trójfazowego w szafach sterowniczych — montaż na drzwiach w celu odcinania zasilania przed pracami konserwacyjnymi
- Funkcja rozłącznika głównego w instalacjach maszynowych i automatyce przemysłowej do 750 V AC
- Stosowanie tam, gdzie wymagane jest trwałe, stałe mocowanie rozłącznika z dźwignią obsługową i połączeniem śrubowym
