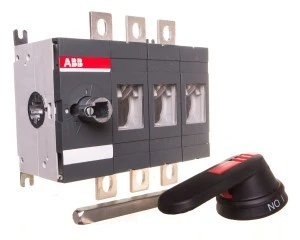

Rozłącznik izolacyjny 3P 400A z napedem drzwiowym OT400E03P 1SCA022718R8780
Trzypolowy rozłącznik izolacyjny OT400E03P przeznaczony do izolacji i rozłączania obwodów trójfazowych o znamionowym prądzie ciągłym 400 A, obsługiwany za pomocą czarnej rączki i wałka (napęd drzwiowy). Urządzenie montowane jest na podstawie i zaprojektowane do pracy w aplikacjach przemysłowych wymagających rozłączenia zasilania przed pracami serwisowymi.
Cechy techniczne
- Liczba biegunów: 3
- Znamionowy prąd ciągły Iu: 400 A
- Maksymalne znamionowe napięcie pracy Ue (AC): 750 V
- Rodzaj elementu przełączającego: dźwignia; obsługa za pomocą wałka i czarnej rączki (napęd drzwiowy)
- Przyłącze obwodu głównego: połączenie śrubowe (zestaw złączy śrubowych)
- Stopień ochrony: obudowa IP65; część czołowa IP20
- Budowa: urządzenie mocowane na stałe, montaż czołowy 4-otwory
- Styków pomocniczych: brak (zwiernych 0, rozwiernych 0, przełącznych 0)
- Wbudowany napęd silnikowy: brak; opcjonalny napęd silnikowy: brak
- Mechanizm ryglujący: brak; nie jest przystosowany jako wyłącznik awaryjny
- Wymiary (wys. x szer. x gł.): 191 mm x 107 mm x 185 mm; masa netto: 3,2 kg
- Zgodność z normami: IEC 60947-3; zgodność z wymogami RoHS
Zastosowanie
- Jako rozłącznik główny w instalacjach przemysłowych dla izolacji zasilania trzyfazowego do 400 A
- Montaż czołowy w drzwiach szaf i obudów, gdzie wymagana jest obsługa poprzez wałek/rączkę drzwiową
- Do stosowania przed pracami konserwacyjnymi i serwisowymi w liniach produkcyjnych, maszynach i rozdzielnicach specjalistycznych
- Niezalecany do stosowania jako wyłącznik awaryjny ani do montażu w standardowych tablicach rozdzielczych wymagających innego typu osprzętu
