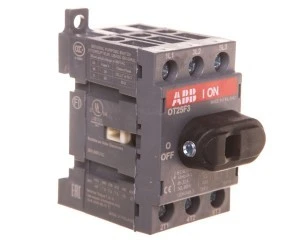

Rozłącznik izolacyjny 3P 25A bez napędu OT25F3 1SCA104857R1001
Rozłącznik izolacyjny OT25F3 to trójbiegunowe urządzenie ręczne o znamionowym prądzie 25 A, przeznaczone do funkcji rozłącznika głównego w instalacjach niskiego napięcia. Sterowanie odbywa się za pomocą pokrętła z przednim napędem; montaż możliwy na płycie lub na szynie DIN.
Cechy techniczne
- Znamionowy prąd ciągły Iu: 25 A; liczba biegunów: 3
- Maksymalne znamionowe napięcie pracy Ue AC: do 750 V
- Znamionowa moc pracy AC-23 (400 V): 6 kW
- Rodzaj przyłącza obwodu głównego: połączenie śrubowe; obsługa przewodów 0,75–10 mm²
- Element przełączający: pokrętło z napędem od frontu; brak wbudowanego napędu silnikowego i napędu opcjonalnego
- Liczba styków pomocniczych (zwiernych/rozwiernych/przełącznych): 0/0/0
- Stopień ochrony części czołowej: IP20
- Konstrukcja: urządzenie mocowane na stałe; brak mechanizmu ryglującego
- Wymiary (S × W × G): 35 × 68 × 56 mm; masa netto: 0,09 kg
- Temperatura pracy: do 40 °C; odporność mechaniczna przystosowana do eksploatacji przemysłowej
- Przeznaczenie funkcjonalne: rozłącznik główny (nie jest rozłącznikiem bezpieczeństwa ani wyłącznikiem awaryjnym)
Zastosowanie produktu
- Oddzielanie zasilania i odłączanie obwodów w instalacjach przemysłowych i komercyjnych
- Jako rozłącznik główny w obwodach sterowania maszyn do mocy zgodnej z AC-23 (do 6 kW przy 400 V)
- Montaż na płycie montażowej lub na szynie DIN w rozdzielnicach i szafach sterowniczych
- Izolacja obwodów podczas prac eksploatacyjnych — z zachowaniem wymagań BHP, z uwagi na brak funkcji blokowania i styków pomocniczych
