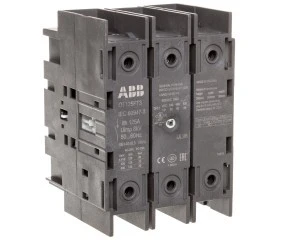

Rozłącznik izolacyjny 3P 125A bez napędu do wbudowania OT125FT3 1SCA105060R1001
Rozłącznik izolacyjny OT125FT3 to 3-biegunowe urządzenie przeznaczone do ręcznego odłączania obwodów w instalacjach niskiego napięcia; stosowany jako rozłącznik główny w rozdzielnicach i panelach sterowniczych, umożliwia bezpieczne przerwanie zasilania dla obciążeń przemysłowych.
Cechy techniczne
- Prąd znamionowy: 125 A (3 bieguny)
- Znamionowe napięcie pracy: do 690 V AC
- Znamionowa moc pracy AC-23 przy 400 V: 45 kW
- Stopień ochrony części czołowej: IP20
- Rodzaj przyłącza obwodu głównego: połączenie śrubowe
- Element przełączający: dźwignia (obsługa ręczna), brak wbudowanego napędu silnikowego
- Brak styków pomocniczych (zwiernych, rozwiernych i przełącznych)
- Z mechanizmem ryglującym: nie; nieprzystosowany jako przycisk awaryjny ani rozłącznik bezpieczeństwa
- Budowa: urządzenie mocowane na stałe
- Wytrzymałość mechaniczna i wymagania eksploatacyjne zgodne z normą IEC 60947-3
- Wymiary: szer. 70 mm × gł. 100 mm × wys. 66,5 mm; masa netto 0,42 kg
Zastosowanie produktu
- Jako rozłącznik główny w rozdzielnicach niskiego napięcia w zastosowaniach przemysłowych, komercyjnych i budynkowych
- Izolacja zasilania obwodów i urządzeń przed wykonywaniem prac eksploatacyjnych (procedury bezpieczeństwa i lokalne przepisy należy zachować)
- Odłączanie obciążeń silnikowych i ogólnych zgodnie z kategorią AC-23 do mocy 45 kW przy 400 V
- Montaż w drzwiach obudów rozdzielczych (przeznaczony do wbudowania z dostępem od frontu)
- Niezalecany do funkcji jako rozłącznik bezpieczeństwa z blokadą ani jako wyłącznik awaryjny
