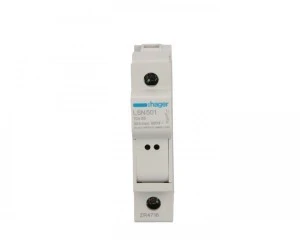

Rozłącznik bezpiecznikowy cylindryczny 1P 32A 10x38mm L38 LSN501
Rozłącznik bezpiecznikowy cylindryczny 1P 32A 10x38mm L38 LSN501 to modułowa podstawa bezpiecznikowa montowana na szynie DIN, przeznaczona do wkładek 10×38 mm. Stosowany w instalacjach jednofazowych i panelach sterowniczych do rozłączania i ochrony obwodów przy prądach znamionowych w zakresie 2–32 A.
Cechy techniczne
- Liczba biegunów: 1P, montaż na szynie DIN
- Kompatybilność wkładek: 10×38 mm, charakterystyka gF
- Prąd znamionowy wkładek: 2–32 A
- Znamionowe napięcie łączeniowe: 690 V (AC); konstrukcja kompatybilna z AC/DC
- Napięcie izolacji: 1000 V
- Całkowite straty mocy przy prądzie znamionowym: 3,4 W
- Stopień ochrony: IP2X
- Zakres temperatur pracy: −40 °C do +70 °C
- Normy: zgodność z IEC 60269-1 i IEC 60947-3
- Uwagi instalacyjne: współczynniki korekcyjne prądu zmniejszają się przy montażu rozłączników obok siebie
Zastosowanie produktu
- Ochrona i rozłączanie obwodów jednofazowych w rozdzielnicach przemysłowych i instalacjach budynkowych
- Panele sterownicze maszyn i urządzeń — jako element izolujący i zabezpieczający obwody pomocnicze
- Aplikacje wymagające wkładek cylindrycznych 10×38 mm o charakterystyce gF (ochrona przed skutkami przeciążeń i zwarć)
- Instalacje, gdzie ważne są ograniczenia przestrzenne i montaż na szynie DIN oraz praca w szerokim zakresie temperatur
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Czy rozłącznik bezpiecznikowy cylindryczny 1P 32A 10x38mm L38 LSN501 można użyć w instalacji trójfazowej?
Tak — produkt jest jednozłączkowy (1P). Do ochrony trójfazowej należy zastosować trzy rozłączniki LSN501 zamontowane na szynie DIN po jednym na każdą fazę lub użyć odpowiedniego rozwiązania wielobiegunowego.
- Jak dobrać wkładkę bezpiecznikową do rozłącznika LSN501?
Należy użyć wkładki cylindrycznej 10×38 mm o charakterystyce gF i prądzie znamionowym w zakresie 2–32 A zgodnym z wymaganiami obwodu; przy doborze uwzględnić współczynniki korekcyjne dla montażu obok siebie oraz temperaturę pracy.
