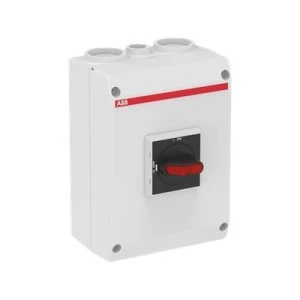

Rozłącznik bezpieczeństwa 3P 63A 30kW 1Z 0R IP65 OTP63T3M 1SCA022608R2910
Rozłącznik bezpieczeństwa OTP63T3M to kompletne urządzenie w obudowie przeznaczone do odłączania obwodów trójfazowych do 63 A (30 kW). Stosowany jako odłącznik bezpieczeństwa w instalacjach przemysłowych, budynkach technicznych oraz aplikacjach zewnętrznych wymagających ochrony IP65.
Cechy techniczne
- Znamionowy prąd ciągły Iu: 63 A.
- Maksymalna moc przy zasilaniu trójfazowym: 30 kW (napięcie pracy 415 V, kategoria AC23).
- Liczba biegunów: 3 (przeznaczony do systemu pięciożyłowego z zaciskiem neutralnym i PE).
- Styk pomocniczy: 1 zwierny (1Z); styk rozwierny: 0.
- Stopień ochrony części czołowej: IP65 — odporność na kurz i strumienie wody; obudowa odporna na promieniowanie UV (możliwość zastosowań zewnętrznych).
- Konstrukcja: kompletne urządzenie w obudowie z zamkiem na rączkę, mechanizmem interlock oraz możliwość obejścia blokady.
- Wymiary (S×D×W): 145 × 200 × 90 mm; masa netto: 0,84 kg.
- Zaciski: przewidziane przewody o przekroju od 10 do 70 mm²; szczegółowe momenty dokręcania oraz schematy zacisków w instrukcji instalacyjnej.
- Funkcja: ręczny rozłącznik bezpieczeństwa z możliwością blokowania i zabezpieczeniem przed nieautoryzowanym załączeniem.
Zastosowanie produktu
- Odłączanie i izolacja obwodów trójfazowych w rozdzielnicach przemysłowych i instalacjach budynków użyteczności publicznej.
- Punkty przyłączeniowe dla agregatów prądotwórczych i instalacji zasilania rezerwowego.
- Zastosowania zewnętrzne oraz w warunkach narażenia na wilgoć dzięki obudowie IP65 i odporności na UV.
- Miejsca wymagające blokowania dostępu (zamek na rączkę, interlock) — punkty izolacji do prac serwisowych.
- Do stosowania w instalacjach pięciożyłowych z przewodem neutralnym i ochronnym; nie należy używać wyłącznika jako elementu sterującego do cyklicznego uruchamiania lub zatrzymywania maszyn.
