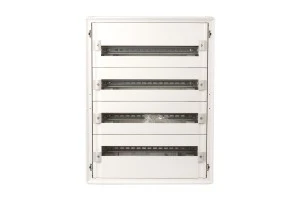

Rozdzielnica modułowa 4x24 natynkowa IP30 XL3 160 020074
Rozdzielnica natynkowa XL3 160 020074 przeznaczona do dystrybucji obwodów niskiego napięcia; obudowa modułowa o szerokości 24 modułów i 4 rzędach umożliwiająca montaż aparatów modułowych na szynie DIN. Stosowana w instalacjach mieszkaniowych, drobnych obiektach usługowych i przemysłowych jako centralny punkt rozdziału zasilania.
Cechy techniczne
- Wymiary zewnętrzne: szerokość 575 mm × wysokość 750 mm × głębokość 147 mm; głębokość wbudowania: 0 mm (natynkowa konstrukcja).
- Szerokość wyrażona liczbą modułów: 24 moduły; liczba rzędów: 4 – układ do montażu aparatów modułowych.
- Stopień ochrony: IP30 – ochrona przed dostępem do części niebezpiecznych i przed dużymi ciałami stałymi.
- Materiał obudowy: tworzywo sztuczne; kolor: szary (RAL 7035).
- Wyposażenie wewnętrzne: szyna DIN do montażu aparatów modułowych (szyny dostępne w obudowie).
- Brak płyty montażowej – urządzenia montowane bezpośrednio na szynach DIN.
- Brak transparentnej pokrywy – standardowa, nieprzezroczysta pokrywa natynkowa.
- Możliwość rozbudowy: brak – konstrukcja przeznaczona do zainstalowanej konfiguracji 4x24.
- Wykonanie względem odporności elektromagnetycznej: bez dodatkowych rozwiązań określonych jako wykonanie zgodne z dyrektywą EMC.
Zastosowanie produktu
- Instalacje mieszkaniowe i wielorodzinne – rozdział obwodów oświetleniowych i gniazdowych.
- Obiekty usługowe i małe zakłady – centralna rozdzielnica obwodów pomocniczych i sterowania.
- Szafy techniczne i pomieszczenia instalacyjne, gdzie wymagane są rozwiązania natynkowe o kompaktowych wymiarach.
- Montaż aparatów modułowych: wyłączników nadprądowych, różnicowoprądowych, zabezpieczeń i listwy rozdzielcze na szynie DIN.
