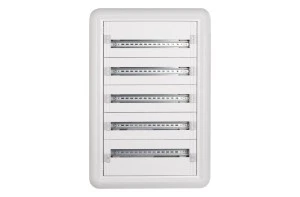

Rozdzielnica modułowa 5x24 podtynkowa IP30 XL3 160 020065
Rozdzielnica modułowa 5x24 XL3 160 020065 to podtynkowa obudowa do montażu aparatów modułowych na listwie DIN, przeznaczona do instalacji wewnętrznych. Umożliwia zabudowę urządzeń na pięciu rzędach po 24 moduły każdy, zapewniając przestrzeń dla systemów rozdziału obwodów.
Cechy techniczne
- Montaż: montaż podtynkowy; głębokość wbudowania 100 mm, całkowita głębokość 140 mm.
- Wymiary zewnętrzne: szerokość 670 mm, wysokość 995 mm.
- Konstrukcja: obudowa z tworzywa sztucznego, kolor szary (RAL 7035).
- Układ modułów: 5 rzędów × 24 moduły (łącznie 120 modułów przy pełnym obsadzeniu).
- Szyna DIN: tak — przygotowana do montażu aparatów modułowych na listwach DIN.
- Stopień ochrony: IP30 — przeznaczona do suchych, wewnętrznych pomieszczeń.
- Brak płyty montażowej oraz pokrywy transparentnej; obudowa nie przewiduje rozbudowy modularnej.
- Wykonanie: nieprzystosowane do specjalnych wymagań kompatybilności elektromagnetycznej (EMC) w wykonaniu standardowym.
Zastosowanie produktu
- Instalacje mieszkaniowe i budynki wielorodzinne — rozdział obwodów z użyciem wyłączników modułowych (MCB) i wyłączników różnicowoprądowych (RCD).
- Obiekty biurowe i komercyjne — centralizacja aparatów na szynie DIN, zarządzanie obwodami zasilającymi.
- Zabudowa podtynkowa w ścianach działowych i wnękach; montaż w suchych pomieszczeniach technicznych.
- Nieodpowiednia do warunków zewnętrznych, wilgotnych lub silnie zapylonych oraz do zastosowań wymagających specjalnych rozwiązań EMC.
