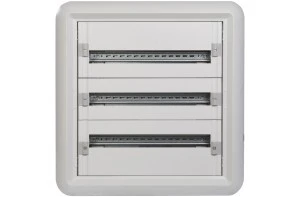

Rozdzielnica modułowa 3x24 podtynkowa IP30 XL3 160 020063
Rozdzielnica modułowa XL3 160 020063 to podtynkowa obudowa przeznaczona do montażu wyłączników i urządzeń modułowych na szynie DIN. Produkt znajduje zastosowanie w instalacjach elektrycznych budynków mieszkalnych i komercyjnych wymagających uporządkowanej dystrybucji obwodów.
Cechy techniczne
- Montaż: podtynkowy; głębokość wbudowania: 100 mm.
- Wymiary zewnętrzne: szer. 670 mm, wys. 695 mm, gł. 140 mm.
- Konstrukcja: tworzywo sztuczne; kolor szary (RAL 7035).
- Stopień ochrony: IP30 (ochrona przed dostępem do części niebezpiecznych i przed ciałami stałymi >2,5 mm; brak ochrony przed wodą).
- Konfiguracja modułowa: szerokość 24 moduły (24M), liczba rzędów: 3.
- Szyna DIN: tak — przeznaczona do montażu urządzeń modułowych bez płyty montażowej.
- Brak płyty montażowej i brak pokrywy transparentnej w standardowym wykonaniu.
- Możliwość rozbudowy: brak (wersja przeznaczona do stałej zabudowy).
- Wykonanie standardowe nie przewiduje zgodności z wymaganiami dyrektywy EMC (informacja o wersji EMC należy potwierdzić przy zamówieniu).
Zastosowanie produktu
- Rozdział obwodów w instalacjach mieszkalnych, biurowych i małych obiektach komercyjnych.
- Montaż wyłączników nadprądowych, różnicowoprądowych i innych urządzeń na szynie DIN.
- Instalacje wymagające ukrytej zabudowy (podtynkowej) z wymaganym zagłębieniem 100 mm.
- Aplikacje wewnętrzne w suchych pomieszczeniach—nieprzeznaczona do stosowania w środowiskach narażonych na wilgoć lub ekspozycję zewnętrzną ze względu na IP30.
- Projekty o stałej konfiguracji rozdzielnicy, gdzie nie jest przewidziana późniejsza rozbudowa.
