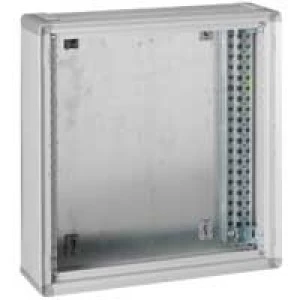

Rozdzielnica modułowa 4x24 natynkowa IP30 XL3 400 020104
Rozdzielnica natynkowa XL3 400 020104 o szerokości 24 modułów przeznaczona do instalacji rozdziału energii elektrycznej w budynkach mieszkalnych i usługowych oraz do prefabrykacji szaf rozdzielczych. Konstrukcja stalowa w kolorze RAL 7035 umożliwia montaż aparatów modułowych na szynie DIN.
Cechy techniczne
- Wymiary: szer. 575 mm × wys. 750 mm × gł. 175 mm; głębokość wbudowania: 0 mm.
- Szerokość wyrażona liczbą modułów: 24 (4 rzędy).
- Stopień ochrony: IP30 — obudowa przeznaczona do montażu wewnątrz pomieszczeń.
- Materiał obudowy: stal; kolor: szary (RAL 7035).
- Szyna DIN: tak — przygotowana do montażu aparatów modułowych.
- Możliwość montażu aparatów o prądzie nominalnym do 400 A (zgodnie z systemem XL3 400).
- Z płyta montażową: nie — płyta montażowa nie jest dostarczana w podstawowym wyposażeniu.
- Z pokrywą transparentną: nie — wariant bez przezroczystej pokrywy.
- Możliwość rozbudowy: nie — konstrukcja seryjna nie przewiduje rozbudowy modułowej przez producenta.
- Wykonanie zgodne z dyrektywą EMC: nie — produkt w standardowej wersji nie jest oznaczony jako wykonanie zgodne z wymaganiami EMC.
- Montaż i prefabrykacja: prosta instalacja natynkowa; możliwe łączenia pionowe i poziome oraz wykorzystanie profili montażowych i wsporników 2-pozycyjnych.
- Drzwi i elementy wykończeniowe: dostępne jako opcje zamawiane oddzielnie.
Zastosowanie produktu
- Rozdział i zabezpieczenie obwodów w budownictwie mieszkaniowym i usługowym.
- Prefabrykacja szaf rozdzielczych i montaż natynkowy na obiektach.
- Budowa tablic dystrybucyjnych z aparatami modułowymi montowanymi na szynie DIN (aplikacje do 400 A).
- Wykorzystanie jako rozdzielnica pomocnicza w niewielkich instalacjach przemysłowych i usługowych wymagających modularnej zabudowy.
