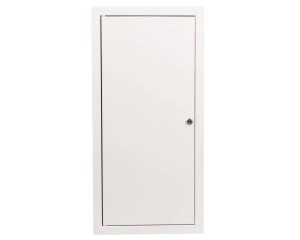

Rozdzielnica modułowa 4x12 podtynkowa z zamkiem IP31 RP 48B Z 1-037
Podtynkowa rozdzielnica modułowa RP 48B Z 1-037 przeznaczona do montażu aparatury modułowej w instalacjach niskiego napięcia. Wersja z zamkiem, zaprojektowana do zabudowy wewnątrz ścian budynków mieszkalnych i obiektów użyteczności publicznej.
Cechy techniczne
- Sposób montażu: montaż podtynkowy, do zabudowy w płaszczyźnie ściany
- Wymiary: szerokość 270 mm, wysokość 605 mm, głębokość zabudowy 120 mm
- Konfiguracja modułów: 4 rzędy × 12 modułów (szerokość wyrażona liczbą modułów: 12)
- Materiał obudowy: stal, blacha 0,8 mm, powłoka lakierowana, kolor biały (RAL 9002)
- Stopień ochrony: IP31 — przeznaczona do użytku wewnętrznego w suchych pomieszczeniach
- Szyna DIN: typ TH35 — przygotowana do montażu aparatów modułowych
- Rodzaj drzwi i pokrywy: nieprzezroczyste, zamknięte; wersja z zamkiem
- Elementy dostarczane standardowo: szyna TH35, izolatory, zestaw wkrętów i podstawowe akcesoria montażowe
- Parametry elektryczne: prąd znamionowy do 100 A, napięcie do 400 V (typowe parametry dla rozdzielnic nn)
- Funkcjonalności i ograniczenia: brak płyty montażowej wewnętrznej, brak przezroczystej pokrywy, brak możliwości rozbudowy; wykonanie niezgodne ze specyfikacją Dyrektywy EMC (zgodnie z danymi producenta)
Zastosowanie produktu
- Instalacje mieszkaniowe i wielorodzinne — montaż aparatów ochronnych i rozdzielczych w obrębie mieszkań i korytarzy
- Niskonapięciowe rozdzielnice obwodów o charakterze usługowym i biurowym, do zabezpieczania obwodów do 100 A
- Zastosowania wewnętrzne w suchych pomieszczeniach, gdzie wymagany jest zamykany dostęp do aparatów (szafa z zamkiem)
- Montaż aparatów modułowych na szynie TH35: wyłączniki nadprądowe, różnicowoprądowe, listwy PE/N i inne elementy instalacji
- Niezalecane do stosowania na zewnątrz lub w pomieszczeniach mokrych ze względu na stopień ochrony IP31 i brak specjalnych zabezpieczeń EMC
