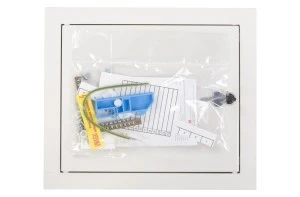

Rozdzielnica modułowa 1x12 podtynkowa IP31 RP 12 Z 1-014
Rozdzielnica RP 12 Z 1-014 to podtynkowa obudowa przeznaczona do montażu aparatów modułowych o szerokości 12 modułów w instalacjach niskiego napięcia. Przeznaczona do rozdziału obwodów budynkowych w pomieszczeniach suchych, zapewnia podstawową ochronę operatora i instalacji (IP31).
Cechy techniczne
- Obudowa: stalowa, lakierowana; kolor biały (RAL 9002)
- Wymiary: szer. 270 mm × wys. 225 mm × gł. 120 mm
- Szerokość wyrażona modułami: 12 modułów, liczba rzędów: 1
- Stopień ochrony: IP31 — do stosowania w pomieszczeniach suchych i osłoniętych
- Montaż: podtynkowy
- Szyna DIN: szyna TH35 (do montażu aparatów modułowych)
- Typ pokrywy: zamknięte (brak pokrywy transparentnej)
- Z płytą montażową: nie
- Możliwość rozbudowy: brak przewidzianej rozbudowy rozdzielnicy
- Parametry instalacyjne: prąd znamionowy do 100 A, napięcie znamionowe 400 V
- Wyposażenie standardowe: szyna TH35, izolatory i akcesoria montażowe; instrukcja demontażu zatrzasku i montażu zamka
- Uwagi konstrukcyjne: obudowa zamknięta przeznaczona do montażu aparatów modułowych; brak wykonania zgodnego z EMC oraz pokrywy transparentnej
Zastosowanie
- Instalacje mieszkaniowe i wielorodzinne — rozdział obwodów o parametrach do 100 A/400 V
- Obiekty biurowe i handlowe do montażu wyłączników, bezpieczników, różnicówek i przekaźników modułowych
- Instalacje pomocnicze w obiektach przemysłowych tam, gdzie wymagany jest montaż podtynkowy i stopień ochrony IP31
- Zastosowania, gdzie istotne są kompaktowe wymiary (270×225×120 mm) i montaż na szynie TH35
- Niezalecana do pomieszczeń wilgotnych lub z bezpośrednią ekspozycją na strumienie wody — ze względu na klasę ochrony IP31
