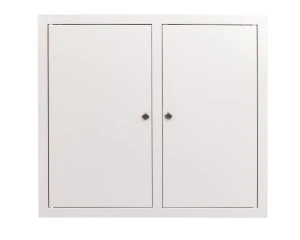

Rozdzielnica modułowa 3x24 podtynkowa IP31 RP 70 Z 1-042
Rozdzielnica modułowa RP 70 Z 1-042 przeznaczona do montażu podtynkowego w pomieszczeniach suchych, oferuje trzy rzędy po 24 moduły (3x24) i służy do zabudowy aparatów modułowych na szynie DIN TH35. Stosowana jako główna lub obwodowa tablica rozdzielcza dla instalacji niskiego napięcia.
Cechy techniczne
- Montaż: podtynkowy
- Wymiary zewnętrzne: szerokość 480 mm × wysokość 480 mm × głębokość zabudowy 120 mm
- Układ modułów: 3 rzędy × 24 moduły (3x24)
- Materiał obudowy: stal, blacha 0,8 mm, powłoka lakiernicza; kolor biały, RAL 9002
- Stopień ochrony: IP31 (ochrona przed dostępem części ciała, niechroniona przed wodą)
- Szyna DIN: TH35 standardowa
- Rodzaj pokrywy: zamknięta (bez pokrywy transparentnej)
- Płyta montażowa: brak (zasilanie i mocowanie aparatów bez płyt montażowych)
- Parametry elektryczne (informacyjne): prąd znamionowy do 100 A, napięcie łączeniowe 400 V, napięcie izolacji 500 V
- Możliwość rozbudowy: brak (nieprzystosowana do rozbudowy modułowej)
- Wykonanie zgodne z dyrektywą EMC: nie (brak wykonania przystosowanego do wymagań EMC)
- Dodatkowe elementy: standardowo zestaw naklejek; dostępne wersje z zamkami (instrukcja montażu zamka dostępna u producenta)
Zastosowanie produktu
- Instalacje wewnętrzne budynków mieszkalnych, biurowych i usługowych
- Małe i średnie rozdzielnie obwodowe dla obwodów do 100 A
- Montaż aparatów modułowych na szynie TH35: wyłączniki nadprądowe, różnicowoprądowe, listwy zaciskowe
- Zabudowa podtynkowa w ścianach murowanych i kartonowo?gipsowych w pomieszczeniach suchych (IP31)
- Rozwiązania wymagające estetycznej, zamkniętej obudowy stalowej w kolorze białym
