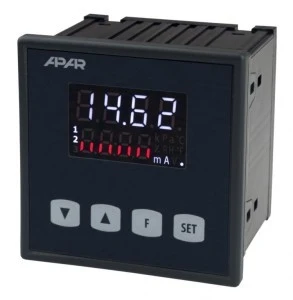

Regulator AR682.B/P/P/P/WA

regulacja i nadzór temperatury oraz innych wielkości fizycznych (wilgotność, ciśnienie, przepływ, poziom, prędkość, itp.) przetworzonych na standardowy sygnał elektryczny
konfigurowalna architektura umożliwiająca zastosowanie w bardzo wielu dziedzinach i aplikacjach (przemysłowych, ciepłowniczych, spożywczych, energetycznych, itp.)
obudowa tablicowa 96x96 mm, IP65 od czoła (z uszczelką akcesoryjną lub inną), IP54 bez uszczelki
uniwersalne wejście pomiarowe:
termorezystancyjne Pt100, Ni100, Pt500, Pt1000
termoparowe J, K, S, R, T, B, E, N
analogowe 0/4÷20mA, 0÷10V, 0÷60mV, 0÷2,5kΩ
3 wyjścia regulacyjne/alarmowe typu włącz/wyłącz (dwustanowe P/SSR) z niezależnymi funkcjonalnościami i algorytmami regulacji:
ON-OFF z histerezą (charakterystyki progowe dla grzania i chłodzenia, alarmy pasmowe w zakresie i poza zakresem oraz z przesunięciem dla regulacji trójstawnej)
PID (do wyboru 3 osobne zestawy parametrów), zaawansowane funkcje automatycznego doboru parametrów PID smart logic
programowana charakterystyka pracy (kontroler procesu z timerem, do 6 odcinków, w tym 3 odcinki typu ramping - nachylenie dla grzania/schładzania lub chłodzenia/rozmrażania, 3 wartości zadane SP z regulacją ON-OFF lub PID, wybór wyjścia pomocniczego i jego stanu, wyświetlanie pozostałego czasu dla całego odcinka lub po przekroczeniu SP, itp.)
termostat/regulator/wyłącznik bezpieczeństwa STB (stan alarmowy otwarty lub zamknięty, może być użyty też jako pamięć alarmów typu LATCH, np. po przekroczeniu minimum, maksimum czy pasma)
sterowania zaworem mieszającym trójdrożnym z siłownikiem z dwoma wejściami stykowymi (otwórz - zamknij), regulacja krokowa, serwo, na wyjściach 1 i 2 (dedykowane do procesów wolnozmiennych, np. do centralnego ogrzewania CO, nie zalecane np. do instalacji CWU wymagających szybkiej odpowiedzi na zmiany)
tryb ręczny (otwarta pętla regulacji) z wartością początkową sygnału sterującego (MV) pobraną z bieżącego trybu automatycznego lub zaprogramowaną przez użytkownika
bezpośrednia lub odwrotna kopia stanu wyjścia 1 (dotyczy wyjść 2 i 3, może być użyte np. do realizacji przekaźnika przełącznego DPDT lub przejęcia funkcji uszkodzonego P1)
ograniczenie maksymalnego poziomu sygnału wyjściowego (mocy), obejmuje również powiązane wyjście analogowe mA/V
wyjście analogowe 0/4÷20mA lub 0/2÷10V do regulacji lub retransmisji pomiarów oraz wartości zadanych:
pobieranie parametrów regulacji z dowolnego powiązanego wyjścia/alarmu (1, 2, 3), zarówno w trybie automatycznym jak i ręcznym
bezuderzeniowe (łagodne) przełączanie sygnału wyjściowego, np. po zmianie trybu ręczny/automatyczny czy start/stop regulacji
korekta (kalibracja) zakresu zmian sygnału wyjściowego (przesunięcie dla wartości krańcowych pozwalające uzyskać niestandardowe zakresy np. 2÷16mA czy 1÷9V)
szeroki zakres napięć zasilania (18÷265 Vac / 22÷350 Vdc) oraz wbudowany zasilacz przetworników obiektowych 24Vdc/30mA
czytelny wyświetlacz LED z regulacją jasności świecenia, typowymi jednostkami pomiarowymi (°C, %, %RH, m, mA, A, mV, V, k, Pa, kPa) i sygnalizacją statusu pracy:
kolor biały - wartość mierzona (wiersz górny), jednostki oraz symbole stanu wyjść i transmisji szeregowych
czerwony, wiersz dolny - do wyboru wartości zadane SP lub 8-segmentowy bargraf dla MV (sygnału sterującego), PV (pomiaru), sygnału wyjściowego mA/V lub brak (wyłączony)
opcjonalny interfejs szeregowy RS485, protokół MODBUS-RTU do odczytu pomiarów i konfiguracji parametrów
opcjonalny interfejs Ethernet, protokoły MODBUS-TCP oraz MQTT (dla internetu rzeczy IoT/M2M, aplikacji chmurowych i mobilnych), możliwość wymiany danych poprzez Internet
interfejs USB (złącze mikro USB, wyposażenie standardowe, do programowania parametrów, podglądu pomiarów oraz do aktualizacji oprogramowania sprzętowego)
automatyczna lub stała kompensacja rezystancji linii dla czujników rezystancyjnych oraz temperatury zimnych końców termopar
programowalny rodzaj wejścia, zakres wskazań (dla wejść analogowych), opcje regulacji, alarmów, wyświetlania, komunikacji, dostępu, oraz inne parametry konfiguracyjne
dostęp do parametrów konfiguracyjnych chroniony hasłem użytkownika lub bez ochrony
sposoby konfiguracji parametrów:
z klawiatury umieszczonej na panelu przednim urządzenia
poprzez port USB, RS485 lub Ethernet i program ARsoft-CFG (dla Windows 7/10, MODBUS-RTU/TCP)
bezpłatne oprogramowanie ARsoft-CFG umożliwiające podgląd wartości mierzonej i szybką konfigurację pojedynczych lub gotowych zestawów parametrów zapisanych wcześniej w komputerze w celu ponownego wykorzystania, na przykład w innych regulatorach tego samego typu (powielanie konfiguracji)
nowoczesne rozwiązania techniczne, intuicyjna i prosta obsługa, wysoka dokładność i stabilność długoterminowa oraz odporność na zakłócenia
